Profesyonel zemin taşıyıcı kaplama hattı üstün kalite bitirme sorunsuz çalışma

Motorsuz dönüştürme aracı + yer taşıyıcı zinciri.

Amaç:

Düşük verimliliğe sahip büyük, ağır iş parçalarının yüzey işleme için kullanılır

Gereksinimler;

Süreç akışı:

Parçalar üzerinde--> kumlama--> temizlik--> kurutma--> sprey boyası--> pişirme boyası--> parçalar;

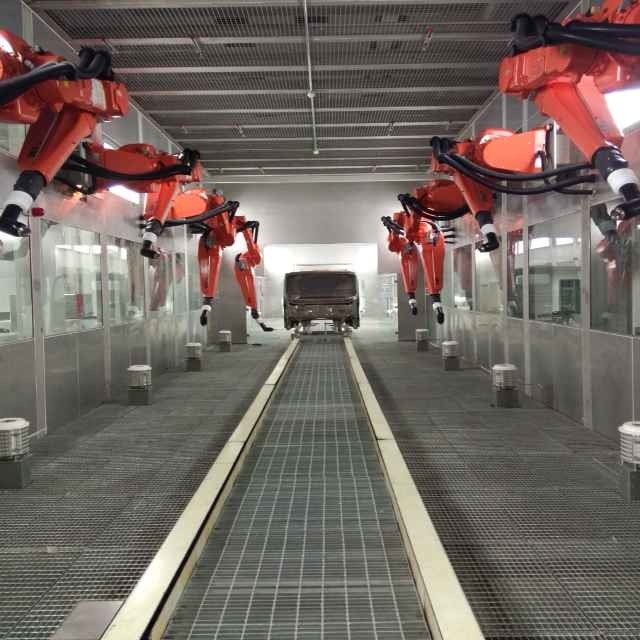

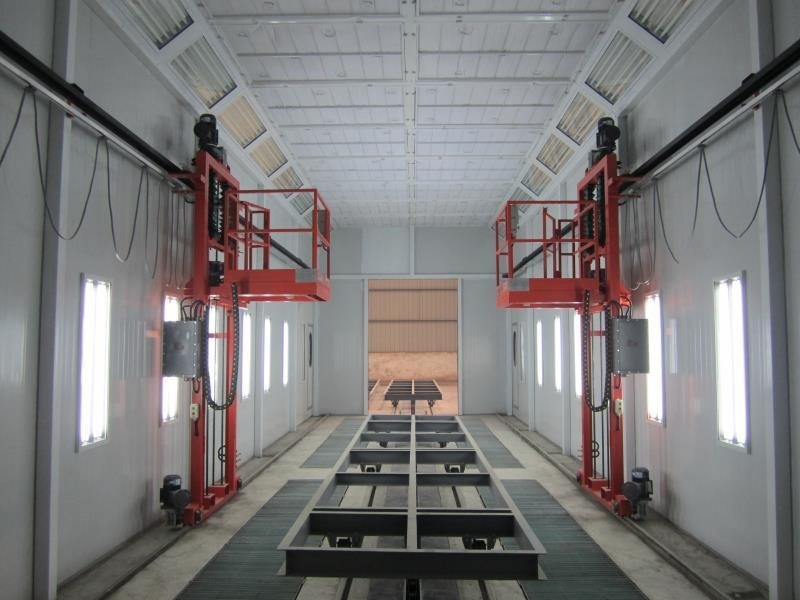

Oda yapısı şunları içerir: cilalama odası, temizlik odası, kurutma odası, sprey boyamak odası ve fırın odası (ürünlere göre özel);

Çevirme arabası: I kirişli ve kanal çelikten kaynaklanmış ve şekillendirilmiştir ve yüzeyi 8 mm kalınlığında çelik levha ile döşenmiştir;

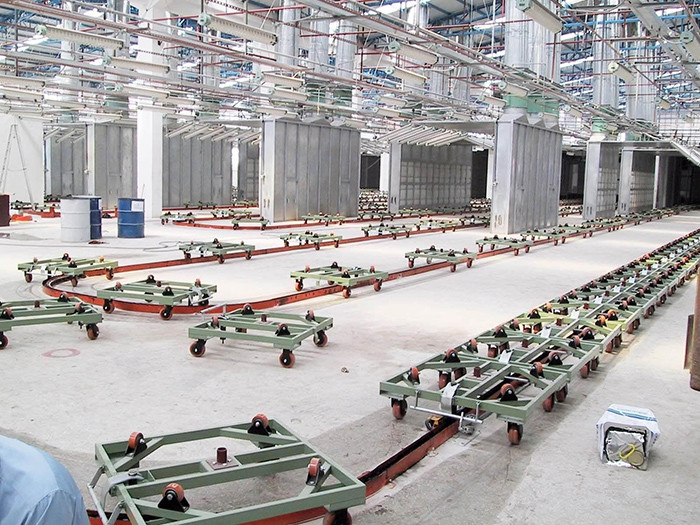

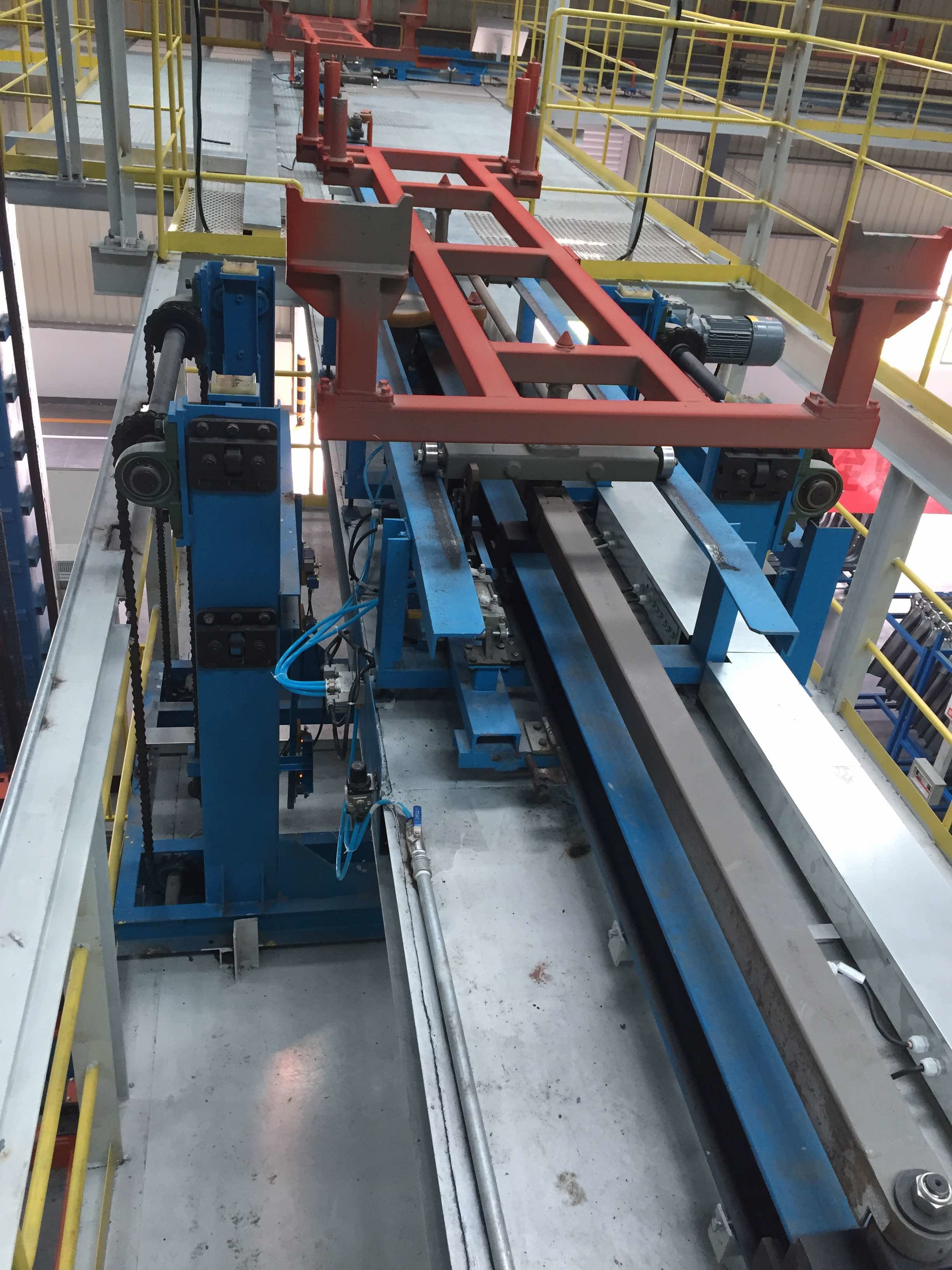

Yer taşıyıcı zinciri ekipmanlarının açıklaması:

Temel olarak tahrik cihazından, çekiş zincirinden, germe cihazından ve taşıyıcıdan oluşur.

İzle.

(1) Sürücü cihazı

Sürücü aygıtın gücü, motor-küçültücü ve aktarım zinciri aracılığıyla sürücü iğneye aktarılır.

zincir, konveyör zincirinin konveyör zinciri yolu boyunca ilerlemesine neden olur; sikloidal bir iğne tekerleği redüktörü kullanımı iletim verimliliğini büyük ölçüde artırabilir. , ve

Hareket güvenilir.

(2) Çekim zinciri

Zincir, iğne ocağı, zincir plaka, itme zincir plaka ve rulo kolundan oluşur.

İhtiyaçlara göre farklı şekillere monte edilebilir.

Sadece iş ritmini karşılamak için.

Bu seri taşıyıcı zincirlerin hepsi zincir plakaları olarak yüksek kaliteli manganez çelik kullanır ve hepsi fabrikadan ayrılmadan önce belirli germe testleri gerektirir.

(3) Gerilme cihazı

Bu cihaz, tüm konveyör zincirinin her zaman nispeten istikrarlı

Aynı zamanda, işlev sırasında gerginliği absorbe edebilir veya telafi edebilir.

Taşıyıcı zincirinin kurulum hatası, çalışma sırasında termal genişleme, daralma ve güç deformasyonundan kaynaklanan genişleme ve daralma.Taşıyıcı zincirinin tahrik cihazının sarma noktasında başlangıç gerilimi olduğundan emin olun ve tüm hatta negatif gerilim üreten cihazları ortadan kaldırın..

Bu seri germe cihazları, özellikle germe için vida çubukları kullanır.

nispeten basit ve kompakt ve germe gücü nispeten istikrarlıdır;

(4) Taşıyıcı hattı

Trolley rayı 30kg/m hafif ray kullanır (temel önceden yerleştirilmiştir

İnşaat), koşu tekerlekleri hafif ray çelik tekerlekler kullanır ve arabanın destekleri tümü katı bir yapıya sahip kesim çelikten kaynaklıdır;

Tüm hat PLC kontrolü, adımsız hız ayarlama ve ile donatılmıştır

Çoklu indüksiyon probları ve kontrol düğmeleri.
