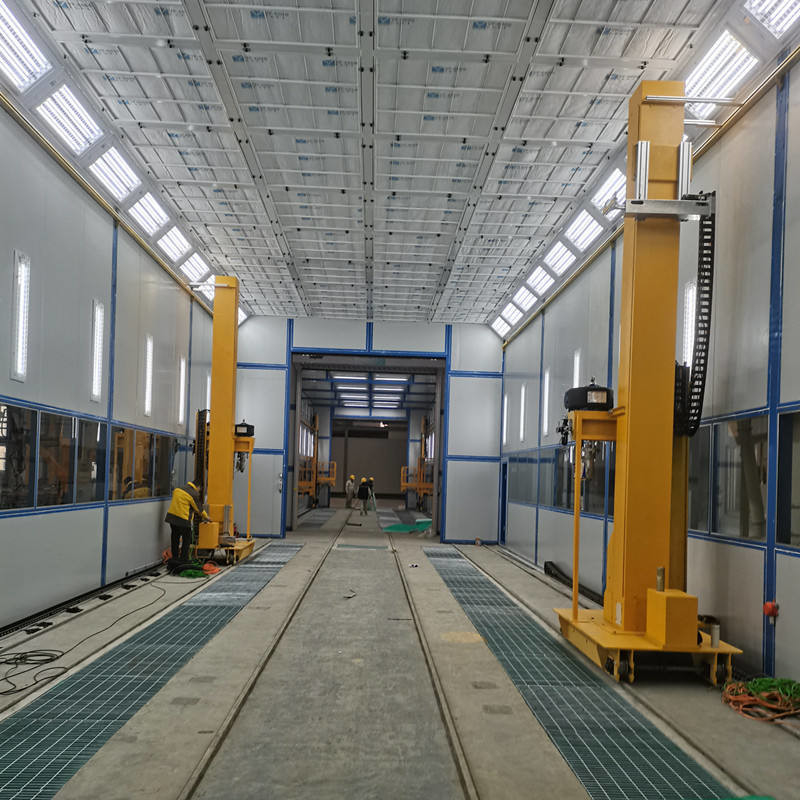

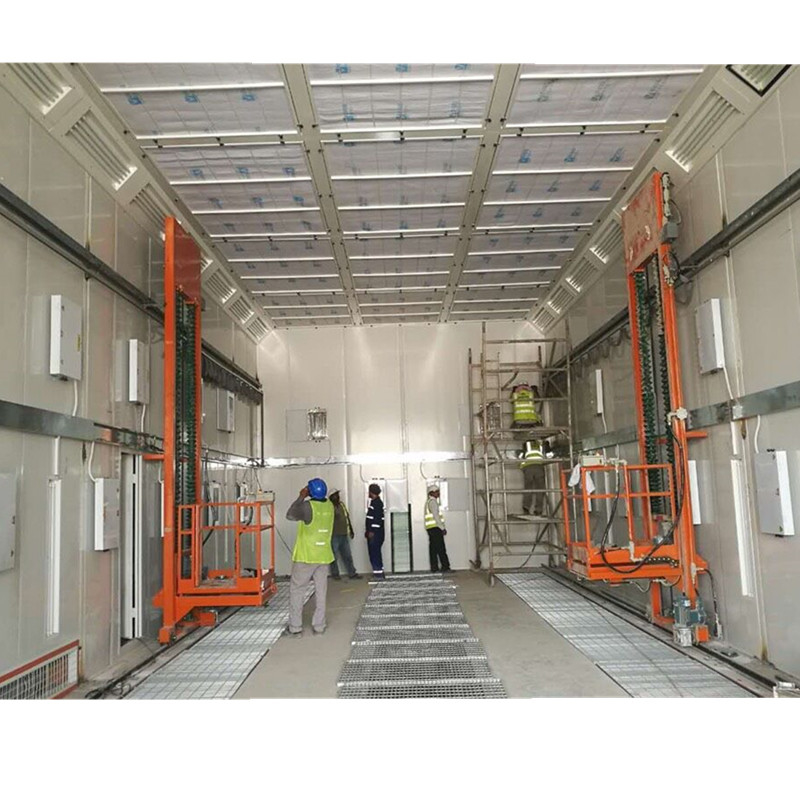

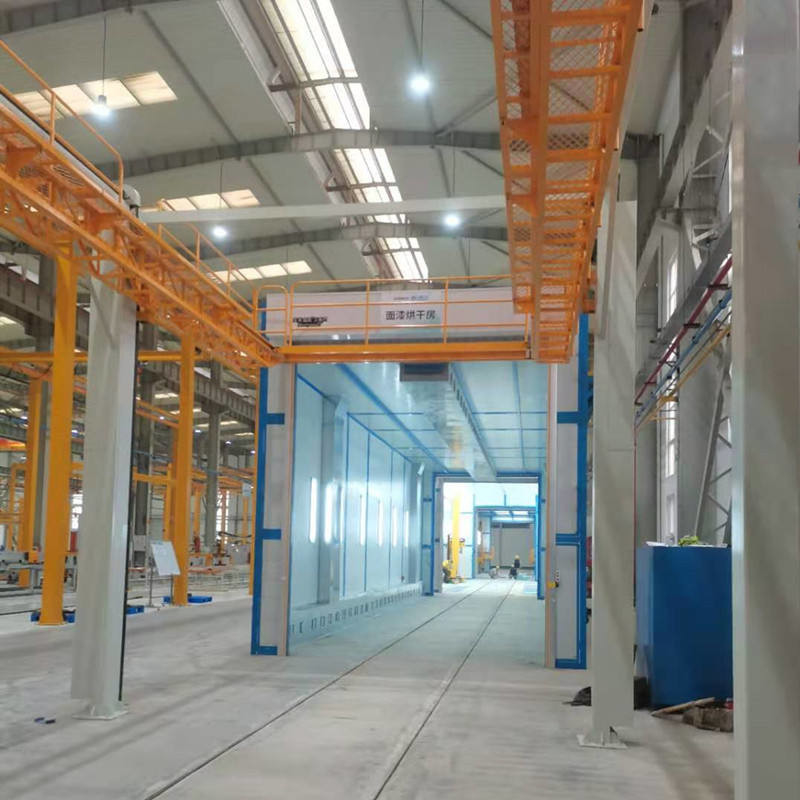

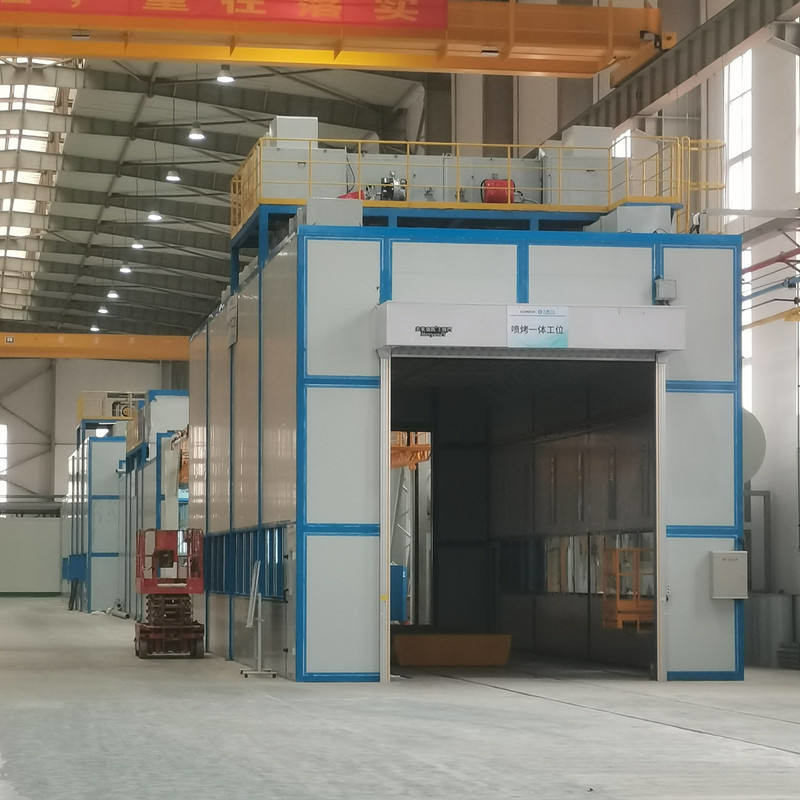

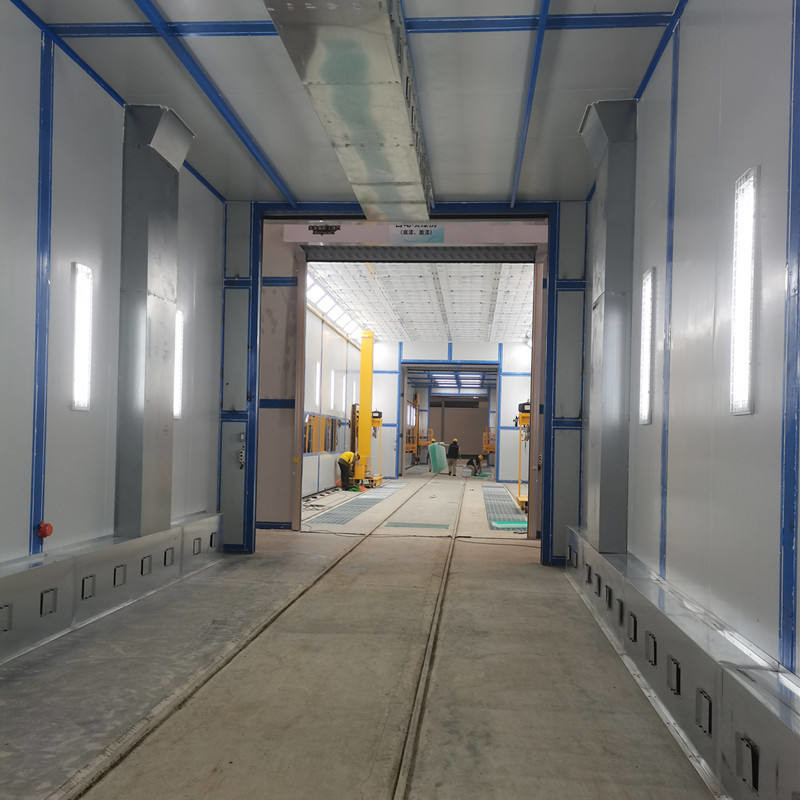

Düzenlenebilir Elektronik Denetim ile püskürtme kabininde etkili havalandırma ve egzoz
püskürtme kabininin hava kaynağı ve egzoz sistemi 1000 x 1000 x 1000mm dört bölüm içerir
düz hava kanalları, 1000 x 1000 mm 90° dirseği ve 1000 x 1000 mm 45° dirseği.
Bu çok yönlü boru hattı sistemi, çeşitli operasyonel ihtiyaçlara uyarlanarak verimli ve esnek hava akışı yönetimini sağlar.
Sağlam tasarım, etkili havalandırmayı ve egzozu destekler, püskürtme kabininde temiz ve kontrol edilmiş bir ortamı korur.
|
İçeride.
Boyut
|
15000 × 5000 × 5000 mm (L × W × H) |
|
dış
Boyut
|
15130 × 6890 × 5600 mm (L×W×H) |
| Bodrum. |
Yerin her iki tarafında da 2 sıra 30x4 düz demir + 8 bükülmüş çelik zemin ızgaraları (24 parça) vardır (iletileri yan duvar egzozu) |
| Ön kapı |
Kapı boyutu: 4000 × 4600mm (W × H), metal plaka bükümlü kapı, 4 kapı yaprağı, kare sertleştirilmiş cam pencere, doldurma: EPS. (Doldurma ayarlanabilir,ve kapı elektrikli bir rulo panjurla donatılabilir) |
| Çalışan kapı |
2 set, çalışma kapısı boyutu: 800×2000mm (W×H),
Basınç kilitli ve cam gözlem penceresi
|
| Duvar paneli |
EPS duvar paneli, etkin genişliği 1150mm, toplam kalınlığı 70mm,
Renkli çelik plaka kalınlığı: 0.426mm, beyaz, çelik kenarları her iki tarafta da mühürlüdür (taş yünü, PU isteğe bağlı)
|
| Çatı |
EPS duvar paneli, etkin genişliği 1150mm, toplam kalınlığı 50mm,
Renkli çelik plaka kalınlığı: 0.426mm, beyaz, çelik kenarları her iki tarafta da mühürlüdür (taş yünü, PU isteğe bağlı)
|
| Işıklandırma |
Yukarı aydınlatma: 20 grup × 4 adet = 80 adet 18W lamba
Bel aydınlatması: 22 grup × 4 adet = 88 adet 18W lamba tüpü, LED
Lamba tüpleri, patlama geçirmez ışık kutusu
Işıklandırma ≥1000Lux
|
|
Hava Birimi
kurulum
|
Yan taraftan hava girişi, arka taraftan egzoz, kare boru
kaynak + alüminyum tee çerçevesi, beyaz boya, yüksek dayanıklılıklı makine yapımı 20 mm kalınlığında kaya yünü kart maskesi
|
|
Makyaj
Hava birimi
(2 grup)
|
Her bir grup 2 dış rotor çift giriş santrifüj fanı ile donatılmıştır, tek motor gücü: 7.5KW; toplam akış: 40000m3 / h, yüksüz rüzgar hızı: 0.25m/s; hava kaynağı pnevmatik ayar amortisörü,Pnömatik damper başlatır.. |
|
Yorgun.
Hava birimi
(2 grup)
|
Her grup, 1 çift giriş santrifüj fanı, katran tahrik, tek motor gücü ile donatılmıştır: 11KW; toplam akış: 4000m3 / h, yüksüz rüzgar hızı: 0.25m/s; egzoz manuel ayar amortisörü. |
|
Isıtma
Sistem
(2 set)
|
Her grup bir Riello RG5S dizel yakıcı ile donatılmıştır.
Maksimum ısı çıkışı 26.000KW; 304 paslanmaz çelik ısı değişim fırını ile donatılmıştır; sıcaklık yükseltme boyama: 20°C (0°C'den 20°C'ye kadar püskürtme durumunda); pişirme boyası:10-15 dakika (20°'dan 60oC'ye kadar) boya durumu. (Doğal gaz ısıtma, elektrik ısıtma
boru ısıtma ve kızılötesi fırın lambası ısıtma seçilebilir)
|
|
filtreleme
sistem
|
1Havalandırma birincil filtre pamuk: EN 779 seviyesi: G3
2 alt yüksek verimlilikli filtrasyon: tam derinlik üç boyutlu viskoz; EN799 seviyesi: F5,
3 Cam lif boyaya dayanıklı pamuk battaniye filtrasyonu: EN 779 Seviye: G3;
4Etkin karbon parçacıkları filtrasyonu: egzoz gazlarında benzen ve ksilen emiyor
|
| Elektronik kontrol sistemi |
Sprey boyama, ısıtıcı sprey boyama, pişirme boyası, kurutma süresi ayarlama, aydınlatma düğmesi, hata göstergesi ışığı, sıcaklık kontrolörü, güç düğmesi, acil durma düğmesi, zamanlayıcı,Sıcaklık sınırlayıcısıAmmeter, voltmeter, basınç ölçer, basınç alarmı |
|
Boru hattı
sistem
|
Her bir havalandırma ve egzoz grubu 10 00 x 10 00 x 1000 mm düz hava kanallarından oluşan 4 bölüm, 10 00 x 10 00 mm 90° dirseği ve 10 00 x 10 00 mm 45° dirseği olan 1 bölüm ile donatılmıştır. |
| Toplam güç |
56KW. |
Büyük boyutlu otomotiv püskürtme kabinleri, en iyi teknik özelliklerle çeşitli ihtiyaçları karşılamak için tasarlanmıştır.
İç boyutları 6900 × 3900 × 2650 mm'dir (L × W × H), ((ÖZGÜNLENMEK Mümkün)
Dış ölçümleri 7000 × 5350 × 3400 mm (L × W × H) iken. (Kustomlaştırılabilir) Sağlam bodrum
Galvanizli levha bükme deposu, kare borular ve bir zemin ızgara ile desteklenir, genel bir yük taşıma sağlar
2.4T kapasite, gerektiğinde ayarlanabilir.
Ana ön kapı, 3000 × 2600 mm (W × H), kare kalınlaştırılmış cam pencereleri ve EPS dolguları ile üç yapraklıdır.
Ek bir çalışma kapısı, boyutu 800 × 2000 mm (W × H), basınç kilidi ve gözlem penceresi içerir.
Kabinlerin EPS duvar panelleri ve galvanizli yaprak çatısı, opsiyonel malzemelerle sağlam yalıtım sağlar.
32 üst ve 16 bel LED lambası ile 1000Lux'tan fazla aydınlatma sistemi sunar.
En iyi ısıtma için bir Riello RG5S yakıcısı tarafından desteklenen kapsamlı filtrasyon sistemi,
Temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas bir operasyon kontrolü sunar.
İhtiyaç 17kW. (Kustomlaştırılabilir)
