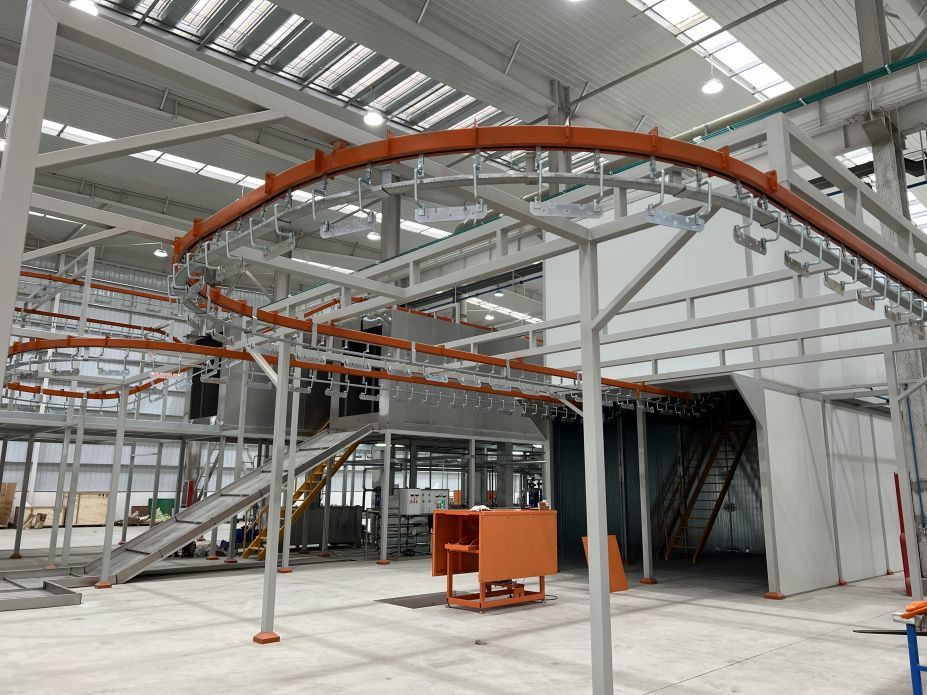

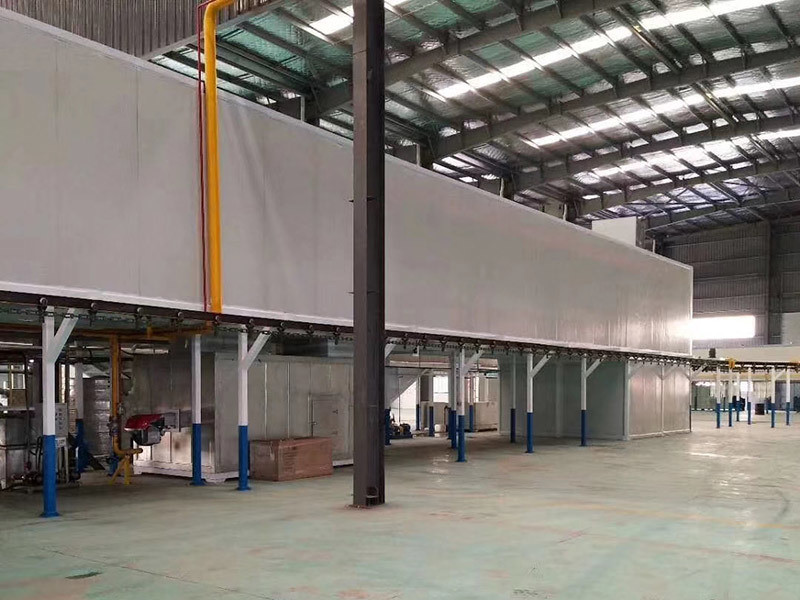

Yüksek performanslı zemin ray kaplama hattı, çeşitli ürünlerde yaygın olarak kullanılır

Yüksek performanslı Zemin rayı kaplama hattı, çeşitli ürünlerde yaygın olarak kullanılır

Ağır Hizmet Tipi Zemin Rayı Kaplama Hattı‌

‌Büyük ölçekli endüstriyel bileşenlerin hassas yüzey işlemesi için tasarlanmıştır

‌

‌Çekirdek Sistem‌:

• ‌Tahriksiz Taşıma Aracı‌: Ağır yük kararlılığı için 8 mm çelik kaplamalı I-kiriş şasi‌
• ‌Zemin Konveyör Zinciri‌: ‌PLC kontrollü hız ayarlı manganez çelik çekiş zinciri‌

‌Proses Mükemmelliği‌:

1. ‌Zımparalama‌ → 2. ‌Temizleme‌ → 3. ‌Kurulama‌ → 4. ‌Sprey Boyama‌ → 5. ‌Fırınlama‌

• Özelleştirilmiş işlem için modüler odalar (parlatma/temizleme/boyama/fırınlama)

‌Teknik Avantajlar‌:

• ‌98% iletim verimliliği için sikloid pimli redüktör‌
• Termal genleşmeyi ‌dengelemek için vidalı germe‌
• ‌Gömülü çelik temel ile 30kg/m hafif raylı hat‌

‌Uygulamalar‌: Dayanıklı kaplamalar gerektiren otomotiv şasileri, inşaat makineleri ve diğer ‌büyük ölçekli metal bileşenler‌.

‌Not‌: Fırınlama parametreleri ve oda boyutları proje gereksinimlerine göre yapılandırılabilir.

Düşük verimlilik gereksinimleri olan büyük, ağır iş parçalarının yüzey işlemesi için kullanılır;

Proses akışı: parçalar girişi-->zımparalama-->temizleme-->kurutma-->sprey boyama-->fırın boyası-->parçalar çıkışı;

Oda yapısı şunları içerir: parlatma odası, temizleme odası, kurutma odası, sprey boyama odası ve fırın odası

(ürüne göre özelleştirilmiş);

Taşıma arabası: I-kiriş ve kanal çeliği ile kaynaklanmış ve oluşturulmuştur ve yüzeyi 8 mm kalınlığında çelik levha ile kaplanmıştır;

Zemin konveyör zinciri ekipman açıklaması:

Esas olarak tahrik cihazı, çekiş zinciri, germe cihazı ve konveyör rayından oluşur.

⑴Tahrik cihazı

Tahrik cihazının gücü, motor-redüktör ve transmisyon zinciri aracılığıyla tahrik miline iletilir.

Son olarak, tahrik dişlisi, konveyör zincirini tahrik ederek, konveyör zincirini konveyör zinciri rayı boyunca ileri doğru hareket ettirir;

sikloid pimli redüktörün kullanılması, iletim verimliliğini büyük ölçüde artırabilir ve hareket güvenilirdir.

⑵ Çekiş zinciri

Zincir, pim mili, zincir plakası, itici zincir plakası ve makara kılıfından oluşur. İtici aralığı, montaj edilebilir

ihtiyaçlara göre çeşitli şekillerde. Sadece iş ritminin ihtiyaçlarını karşılamak için.

Bu seri konveyör zincirlerinin tümü, zincir plakaları olarak yüksek kaliteli manganez çeliği kullanır ve tümü, belirtilen çekme testlerini gerektirir

fabrikadan ayrılmadan önce.

⑶Germe cihazı

Bu cihaz, tüm konveyör zincirinin çalışma sırasında her zaman nispeten kararlı bir gerginliği korumasını sağlar.

Aynı zamanda, konveyör zincirinin montaj hatasını, termal genleşmenin neden olduğu genleşme ve büzülmeyi emebilir veya telafi edebilir

büzülme ve çalışma sırasında kuvvet deformasyonu. Konveyör zincirinin, tahrik cihazının sarma noktasında bir başlangıç gerginliğine sahip olmasını sağlayın ve tüm hatta negatif gerginlik üreten cihazları ortadan kaldırın. Bu seri germe cihazları esas olarak germe için vida çubukları kullanır. Yapısı nispeten basit ve kompakttır ve germe kuvveti nispeten kararlıdır;

⑷Konveyör rayı

Araba rayı 30kg/m hafif ray kullanır (temel inşaatta önceden gömülüdür), hareket tekerlekleri hafif ray çelik tekerlekler kullanır,

ve araba braketlerinin tümü profil çelikten kaynaklanmıştır, sağlam bir yapıya sahiptir; Tüm hat PLC kontrolünü, kademesiz hız ayarını benimser ve çoklu indüksiyon probları ve kontrol düğmeleri ile donatılmıştır.
