Üst taşıyıcı sistemi ile özel otomatik toz kaplama hattı CoatTech vaka çalışması

Adedi:	1
fiyat:	USD2000-USD10000/SET
Standart Paketleme:	Normal film ve karton ile
Teslim süresi:	Depozitodan 15 gün sonra
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	500 takım/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

CoatTech

Sertifika

Model numarası

OCCL-7

Kontrol Sytem::

Anahtar stili veya PLC dokunmatik ekran kontrolü

Renk::

Beyaz veya başka bir seçenek

Başvuru::

metalik ürünler

Kaplama:

10-50um

Boyut::

Gerektiği gibi

sprey yöntemi:

Hava Püskürtme

Soğutma Süresi:

ayarlanabilir

Küretme Yöntemi:

sıcak hava sirkülasyonu

Boyut:

Gerektiği gibi

Başvuru:

Çeşitli Ürünlerin Yüzey Kaplaması

Kaplama yöntemi:

Sprey / Daldırma / Elektrostatik

Kontrol sistemi:

PLC'ler

Ürün adı:

Üst taşıyıcı kaplama hattı

Kaplama rengi:

Özelleştirilebilir

Renk:

Beyaz veya başka bir seçenek

Sıcaklık aralığı:

250°C'ye kadar ortam

Konveyör Yük Kapasitesi:

500kg'a kadar

Isıtma Yöntemi:

Elektrik/ Gaz/ Kızılötesi

Konveyör Kaplama Sistemi

Kontrol sistemi:

Dokunmatik Ekran Arayüzlü PLC Kontrolü

Ürün Açıklaması

1. CoatTech Vaka Otomatik Toz Boya Hattı - Üstten Konveyör Sistemi | Vaka Çalışması

Yüksek verimli endüstriyel boyama için tasarlanmış CoatTech'in özel otomatik toz boya hattını keşfedin. Gelişmiş konveyör sistemleri ve siklon geri kazanımı özelliklidir. Özel boyama çözümleri için bizimle iletişime geçin.

Üretimi Yükseltmek: RFL, Bangladeş için Özel Otomatik Toz Boya Çözümü

CoatTech Akıllı Ekipman olarak, her üretim tesisinin benzersiz mekansal ve üretim gereksinimlerine sahip olduğunu anlıyoruz. Yakın zamanda mühendislik ekibimiz, Bangladeş'teki RFL grubu için büyük bir üretim projesi için yüksek oranda optimize edilmiş, tam otomatik bir toz boya hattı tasarladı ve devreye aldı.

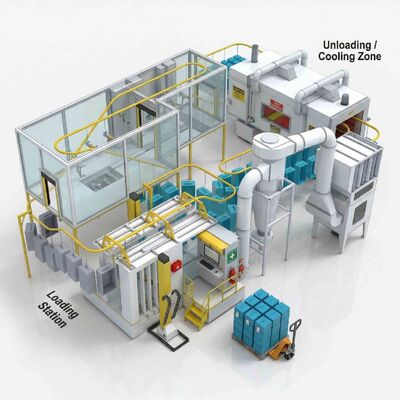

Bu 3D yerleşim planı, kesintisiz, yüksek kaliteli kaplama sunarken zemin alanını en üst düzeye çıkarma taahhüdümüzü göstermektedir.

2.⚙️ Sistem Vurguları ve Mühendislik Gerekçesi
Bu özel tasarımın özü, manuel kullanımı azaltmak ve günlük çıktıyı artırmak için dikkatlice tasarlanmış, yüksek verimli ve sürekli bir malzeme akışı etrafında döner:

1. Optimize Edilmiş Üstten Konveyör Hattı: Sarı ray sistemi, tesisin ana damarı olarak hizmet vermektedir. Konveyör rotasını Yükleme İstasyonu, otomatik toz boya kabini, kür fırını ve Boşaltma/Soğutma Alanını sorunsuz bir şekilde bağlayacak şekilde tasarladık. Bu sürekli döngü darboğazları en aza indirir ve istikrarlı bir üretim temposu sağlar.

2. Kapalı Temiz Oda Ortamı: Kusursuz bir kaplama sağlamak için birincil boyama alanı şeffaf, tozsuz bir kabin içine kapatılmıştır. Bu, dış kirleticilerin toz yapışmasını etkilemesini önler.

3. Gelişmiş Siklon Geri Kazanım Sistemi: Merkezi olarak konumlandırılmış yüksek verimli siklon ayırıcı ve filtre sistemi, aşırı püskürtülmüş tozu yakalar. Bu sadece çalışma alanını temiz tutmakla kalmaz, aynı zamanda tozun %98'ine kadarını geri dönüştürerek müşterilerimiz için malzeme maliyetlerini önemli ölçüde azaltır.

4. Akıllı Yerleşim ve Ergonomi: Tasarımda gösterildiği gibi, paletler ve hidrolik palet kamyonları ile özel alanlar yükleme ve boşaltma bölgelerinde stratejik olarak yerleştirilmiştir. Bu ergonomik yerleşim, işçi yorgunluğunu azaltır ve boyanmış parçaların depoya transferini hızlandırır.

3. Ana Teknik Tablo

Ana Sistem Alanı	Parametre Kalemi	Özellik / Değer	Birim
Sistem Genel Bakış	Sistem Tipi	Özel Tasarım Otomatik Toz Boya Hattı	-
	İşleme Kapasitesi	Yaklaşık. 120-180 kutu/saat (değişken)	Kutu/saat
	Maks. İş Parçası Boyutu	(U) 600 x (G) 400 x (Y) 800 (Tipik kutu)	mm
	Maks. İş Parçası Ağırlığı	25	kg/askı
	Tahmini Toplam Ayak İzi	(U) 18.000 x (G) 6.500 x (Y) 4.500	mm
	Toplam Sistem Gücü	Yaklaşık. 90 (tepe yükte, elektrikli fırın seçeneği)	kW
Konveyör Sistemi	Konveyör Tipi	Ağır Hizmet Tipi Üstten Zincirli Konveyör	-
	Zincir Tahrik Tipi	Hız Kontrolü İçin Değişken Frekans Sürücüsü (VFD)	-
	Askı Aralığı	600 (ayarlanabilir)	mm
	Konveyör Hızı	0.8 - 1.8 (değişken aralık)	m/dak
Boya Kabini	Kabin Malzemesi	Alüminyum Ekstrüzyon Çerçeve ve 10mm Temperli Cam	-
	Otomasyon Sistemi	8 Otomatik Tabancalı 6 Eksenli Robotik Reciprocator	-
	Aydınlatma Seviyesi	≥800	Lüks
	Hava Akış Hacmi	Yaklaşık. 14.000	m³/saat
Geri Kazanım Sistemi	Geri Kazanım Yöntemi	Yüksek Verimli Çok Aşamalı Siklon + Son Filtre	-
	Geri Kazanım Oranı	≥97.5%	-
	Hazne Kapasitesi	Yaklaşık. 200 (taze ve geri dönüştürülmüş toz için)	Litre
Kür Fırını	Fırın Tipi	Kapalı Hava Sirkülasyonlu Tünel Fırın	-
	Isıtma Kaynağı	Elektrikli (Opsiyonel Gaz/Yağ Brülörü)	-
	Sıcaklık Aralığı	Ortam - 220 (Çalışma 180-200)	°C
	Sıcaklık Tekdüzeliği	±5	°C
	Isıtma Gücü	65 (Elektrik seçeneği)	kW
Kontrol ve İSG	Ana Kontrolör	Siemens PLC, 10" Dokunmatik HMI ile	-
	Güvenlik Özellikleri	Kilitli kapılar, Çoklu Acil Durdurma, Yük Hücresi	-
	Entegre İSG	Görünür Yangın Söndürme Memeleri, Platform Üzerinde İlk Yardım Çantası	-

Üst taşıyıcı sistemi ile özel otomatik toz kaplama hattı CoatTech vaka çalışması 0
