Transformörler için özel üst açık püskürtme boya kabinleri. CoatTech

Adedi:	1
fiyat:	USD8000-USD12000/SET
Standart Paketleme:	Normal film ve karton ile
Teslim süresi:	Depozitodan 15 gün sonra
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	30 takım/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

CoatTech

Sertifika

Model numarası

Transformatörler için Üstten Açık Sprey Boya Kabini

Güç kaynağı::

380V/50Hz/3ph veya başka bir seçenek

Enerji Kullanma::

Dizel, gaz, buhar, elektrik veya diğer seçenek

Ana kapı::

Kat stili veya elektrikli haddeleme stili

Başvuru::

Otobüs/kamyon veya diğer metalik ürünler

Enerji Kaynakları::

Su, elektrik, gaz

Kaplama:

10-50um

Gürültü Seviyesi:

≤80dB

Malzeme:

Çelik

Kullanım:

Otomotiv Boyama, Mobilya Boyama, Endüstriyel Boyama

Isıtma sistemi:

Riello Marka Brülör

Vurgulamak:

özel üst açık püskürtme boya kabin

Transformörler garanti ile püskürtme kabin

CoatTech sprey boya kabin

Ürün Açıklaması

Ağır Transformörler İçin Özel Açık Boyalı Boşluk: Suudi Arabistan'da Başarılı Bir Hikaye

TanıtımCoatTech'te, karmaşık endüstriyel kaplama sorunlarını çözme konusunda uzmanlaştık.Uzmanca büyük ölçekli bir boya kabininin tasarımı ve üretimi içinProje, endüstriyel transformatörlerin büyük boyutlarına ve müşterinin özel tesis kısıtlamalarına uyum sağlamak için benzersiz bir yaklaşım gerektiriyordu.

Zorluk: Ağır İşlerle Başa ÇıkmakEndüstriyel transformatörlerin kaplamaları, büyük boyutları ve ağırlıkları nedeniyle lojistik olarak zor bir durumdur.Bu iş parçalarını standart bir yan giriş boya kabinine sokmak son derece verimsiz ve bazen imkansızdır.Müşteri, transformatörlerini hareket ettirmek için mevcut havalı vinç sistemlerine büyük ölçüde güvendi.Yüksek performanslı bir boya ortamına ihtiyaç duydular, bu da vinç operasyonlarını engellemeyecek veya tesislerinin iş akışını tamamen yeniden düzenlemeyi gerektirmeyecekti.

CoatTech Çözümü: Kesinlik Top-Açık TasarımBu zorlu gereksinimleri karşılamak için mühendislik ekibimiz özel olarak inşa edilmişYukarı Açık Boya ÇadırıBu yenilikçi konfigürasyon, ağır transformatörlerin müşterinin mevcut havalı vinçlerini kullanarak güvenli ve hassas bir şekilde doğrudan çalışma alanına indirilmesini sağlar.

İş parçası yerleştirildikten sonra, özel çatı mekanizması güvenli bir şekilde kapanır ve endüstriyel boyama ve havalandırma için en yüksek standartları karşılayan izole edilmiş, kontrol edilmiş bir ortam yaratır.

Transformörler için özel üst açık püskürtme boya kabinleri. CoatTech 0

Projenin Ana Noktaları

1Düzgün vinç entegrasyonu: Çatı yükleme tasarımı, yükleme ve boşaltma zamanlarını önemli ölçüde azaltarak karmaşık zemin düzeyinde manevra yapma ihtiyacını tamamen ortadan kaldırır.

2Büyük ölçekli kapasite: Geniş çaplı iç boyutlara sahip, özel olarak büyük endüstriyel transformatörler için tasarlanmıştır.

3Üstün Hava Akışı Yönetimi: Kabin, operatörler için güvenli ve temiz bir ortamı korurken kusursuz bir bitirmeyi garanti ederek, en iyi sıçrama ve egzoz yakalanmasını sağlar.

4Tesis Optimizasyonu: Mevcut havalandırma ekipmanlarına uyarlanarak,Bu çözüm, müşterinin binasında pahalı yapısal değişiklikler gerektirmeden operasyonel zemin alanını en üst düzeye çıkardı..

Transformörler için özel üst açık püskürtme boya kabinleri. CoatTech 1

Teknik özellik:

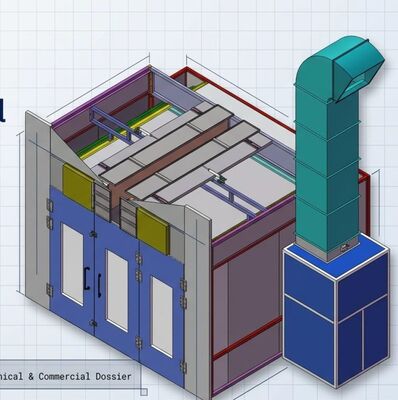

Üst açılı transformatör püskürtme kabininin teknik özellikleri
Model: Özel üst açık püskürtme kabin (Jib vinç işletilmesi için uyarlanmış)
Bileşen / Parametreler	Ayrıntılı özellikler
İç Boyutlar	4400 × 3700 × 3500 mm (L × W × H)
Dış Boyutlar	4520 × 5300 × 4500 mm (L × W × H)
Aşağı çekimli egzoz çukuru	Merkezi çukur tasarımı. Boyutları: 4000 × 3000 mm, Derinliği: 800 mm. Karesi tüp çerçevesinden desteklenir. 30 × 4 mm düz demir ağırlıklı ızgaralarla kaplıdır. Yük taşıma kapasitesi: 500 KG / m2.
Ana giriş/çıkış kapıları	Sürüş yoluyla tasarım (ön ve arka). Kapı açılışı: 3000 × 3200 mm (W × H). Kare boru çerçevesine ve renkli çelik plaka kaplamasına sahip katlanabilir kapılar. PU çekirdek yalıtımı.Özellikleri kare kalınlaştırılmış cam gözlem pencereleri ve merkezi panellerde mekanik basınç kilitleriPersonel erişim kapıları olarak kullanılabilir.
Duvar panelleri	Yüksek dayanıklılık ile monte edilmiş Kaya yünü yalıtım panelleri. Etkili genişlik: 1150 mm, Toplam kalınlık: 50 mm. İç ve dış kaplar, kaya yünü çekirdeği ile 0,426 mm beyaz renkli çelik levhalardır.
Çatı / Üst Panelleri	Yüksek dayanıklılık ile monte edilmiş Kaya yünü yalıtım panelleri. Etkili genişlik: 1150 mm, Toplam kalınlık: 50 mm. İç ve dış kaplar, kaya yünü çekirdeği ile 0,426 mm beyaz renkli çelik levhalardır.
Işıklandırma Sistemi	Yukarı aydınlatma: 2 satır (4 set × 4 boru = 16 adet 18W boru).

	Yan aydınlatma: 2 satır (4 set × 4 boru = 16 adet 18W boru).

	İçinde yerleştirilen püskürtme kabinleri için özel T8 LED tüpleri kullanır. Patlama geçirmez IP65 toplam aydınlatma: ≥ 1000 LUX.
Toplantı Odası	Boyutları: 4400 × 3700 × 500 mm (L × W × H). Karede tüp kolları ile desteklenir. Altında metal tabakalı bükülmüş toz kaplı filtre çerçeveleri ve üstte bir destek ağı bulunur.
En üst açılış tasarımı	Çatı, jib vinç zinciri/yük geçidi için tasarlanmış 500 mm genişliğinde tam uzunlukta bir erişim yuvasına sahiptir. Pnömatik damperler Her iki tarafta da (normalde açık, boyama başladığında otomatik olarak kapanır, mühürlenme ve negatif basınç sağlar).

(Jib Crane için)
Kabine Birimi	Kaynatılmış kare boru yapısı, yan tarafa monte yapılandırması.
Besleme Hava Birimi	1 çift girişli santrifüj fan seti ile donatılmıştır (kemerle çalıştırılır). Patlama geçirmez motor Güç: 5.5 KW. Fan modeli: TAE-500H. Toplam hava hacmi: 20,000 m3/h (yaklaşık 11.770 CFM). Döner sapıklı manuel ayar damperine sahiptir.
Egzoz Hava Birimi	1 çift girişli santrifüj fan seti ile donatılmıştır (kemerle çalıştırılır). Patlama geçirmez motor Güç: 7.5 KW. Fan modeli: TAE-450H. Toplam hava hacmi: 20.000 m3/h (yaklaşık 11.770 CFM). Egzoz hava rotatif kolu manuel ayar amortisörüne sahiptir.
Filtreleme Sistemi	1Birincil besleme hava filtresi: EN 779 Sınıf G3.

	2. Yüksek verimlilik altındaki tavan filtresi: Tam derinlik 3D yapıştırıcı ile kaplanmış; EN 779 Sınıf F5.

	3Boya Durdurma Cam Elyaf Filtresi: Hem zemin çukuruna hem de egzoz dolabının altına monte edilir. Yeşil hava giriş tarafı, beyaz hava çıkış tarafı; EN 779 Sınıf G3.

	4Aktif Karbon Filtresi: Dış duman emisyonunun sıfır olması için VOC'ları (benzen, ksilen vb.) adsorbe etmek için özel olarak granüler aktif karbon.
Elektrikli Kontrol Sistemi	Geleneksel röleler ve baskı düğmeleri içeren Kontrol Paneli: boyama / aydınlatma anahtarları, hata göstergesi ve alarm, ana güç anahtarı, acil durma düğmesi ve basınç ölçümü (Manometre).
Kanal sistemi	700 × 700 × 1000 mm'lik egzoz kanallarından oluşan 3 bölüm, 90° dirseğin 1 parçası ve 45° dirseğin 1 parçası içerir.
Toplam Güç Kapasitesi	14 KW
Eklenen Belgeler	Bakım kılavuzu, elektrik kablolama şemaları, uygunluk sertifikası, paket listesi ve 3 boyutlu düzen çizimleri.
Notlar ve Garanti	1. Ekipman garantisi 1 yıldır. Tedarikçi bu süre zarfında kalite sorunları için ücretsiz servis sağlar. Ücretli hizmetler garanti sona erdikten sonra kullanılabilir.

	2Tüketilebilir malzemeler (yakıt boruları, filtreler) ve insan kaynaklı hasarlar garanti kapsamından dışlanmıştır.

Transformörler için özel üst açık püskürtme boya kabinleri. CoatTech 2

Bugün Bizimle İletişim KurunAğır ekipman kaplama işleminizi optimize etmeye hazır mısınız?

İletişimTim., Yurtdışında Pazarlama ve Satış Yöneticisi, özel püskürtme kabin gereksinimlerinizi tartışmak ve teknik bir danışmanlık sağlamak için.

Transformörler için özel üst açık püskürtme boya kabinleri. CoatTech 3
