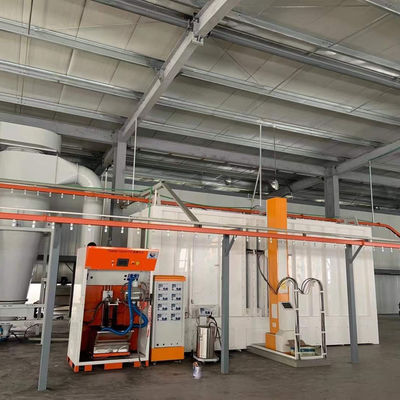

Otomatik püskürtme kabin ve kurulama fırını sistemi

Aşağıda, yüksek verimli, tozsuz üretim için tasarlanmış eksiksiz bir boyama çözümü olan entegre otomatik püskürtme kabini ve kürleme fırını sistemimiz gösterilmektedir. Sistem, her biri kusursuz kaplama sonuçları sağlamak için uyum içinde çalışan üç temel işlevsel bölgeye ayrılmıştır.

Merkezi Hava Besleme Sistemi (Temiz Hava Hazırlama)

Kusursuz bir boyama ortamı temiz havayla başlar. Hava besleme ünitemiz, gelen havayı 5 aşamalı aşamalı filtreleme işlemi yoluyla ön koşullandırarak püskürtme kabininde Sınıf 100.000 temiz oda standartlarını sağlar.

Otomatik Püskürtme Kabini (Boya Uygulaması ve Buğu Yakalama)

Bu, boyama hattınızın kalbidir. Kabin, aşırı püskürtmeyi verimli bir şekilde yakalayarak hem operatörün sağlığını hem de ürünün son halini korumak için su perdesi teknolojisini sağlam bir egzoz sistemiyle birleştiriyor.

Püskürtme Kabininin Temel Özellikleri:

1.Hava Besleme Tavanı / Plenum: Filtrelenmiş havayı püskürtme bölgesi boyunca eşit bir şekilde iletir ve aşırı püskürtmeyi iş parçasından uzaklaştıran tutarlı bir aşağı doğru hava akışı oluşturur.

2.Ön ve Yan Su Perdeleri: Sürekli akan su, sıçrayan boyayı yakalayıp yıkayan, kabin duvarlarına yapışmasını veya parçalar üzerinde yeniden birikmesini önleyen bir "perde" oluşturur.

3.Otomatik Püskürtme Tabancaları: 3/5/6 eksenli pistonlu makinelerimize veya püskürtme robotlarımıza monte edilen bu tabancalar, minimum atıkla hassas, tutarlı kaplama sağlar.

4.Döndürme Mekanizması: Boyama sırasında fikstürlerin dönmesine veya indekslenmesine izin vererek karmaşık parçalar üzerinde 360 ​​derecelik kapsama sağlar.

5.Cüruf Toplama Tankı / Çamur Tankı: Boya çamurunu su perdesinden toplayarak atık bertarafını temiz ve basit hale getirir.

6.Egzoz Başlığı: Solvent yüklü havayı doğrudan VOC arıtma sistemine (aktif karbon adsorberi) yönlendirir.

Kürleme Fırını ve Tesviye/Soğutma Entegrasyonu (Kurutma ve Kürleme)

Boyadıktan sonra parçalar son kurutma için kürleme fırınına girer. Fırın tasarımımız kusurları önlemek için termal verimliliğe ve sıcaklık eşitliğine odaklanır.

Fırın Sisteminin Önemli Noktaları:

1.Merkezi Isıtma Besleme Hava Kanalı: Sıcak hava, elektrikli ısıtma veya brülör ile üretilir ve merkezi bir kanal aracılığıyla eşit olarak dağıtılır.

2.Alt Dönüş Hava Kanalı: Yeterince kürlenmemiş veya fazla kürlenmiş noktaları ortadan kaldırmak için ±5°C sıcaklık homojenliğini koruyarak fırın içinde sıcak havanın verimli sirkülasyonunu sağlar.

3.Kürleme Fırını Gövdesi: Isı kaybını en aza indirmek ve işletme maliyetlerini azaltmak için yüksek yoğunluklu taş yünü yalıtım panellerinden yapılmıştır.

4.Termal Kırıcı / Hava Perdesi: Isı çıkışının ve sıcak havanın bitişik tesviye/soğutma bölgesine akmasını önlemek amacıyla fırın giriş ve çıkışına monte edilir.

5.Tesviye ve Soğutma Bölümü: Fırının önünde (soğutma) ve fırından sonra (soğutma) bulunur. Tesviye bölgesi boyanın kendiliğinden düzleşmesini sağlar; soğutma bölgesi, parçaları taşıma sıcaklığına getirmek için ortam havasını kullanır.

Neden Bu Entegre Tasarımı Seçmelisiniz?

Özel Sisteminizi Oluşturmaya Hazır mısınız?

Her üretim hattı benzersizdir. Her sistemi özel parça boyutunuza, çıktı hedefinize ve kaplama gereksinimlerinize göre tasarlıyor ve üretiyoruz.

2.000 m² pilot atölyemizde ücretsiz danışmanlık ve numune testi için bizimle iletişime geçin.
