Susturucu Sprey Kabini ve Kür Fırını

Egzoz Parçaları İçin Su Perdesi Sprey Kabini — 150°C'de Spreyleme, Kurutma ve Kürleme

Ürün özeti: Susturucular, susturucular ve rezonatör gövdeleri gibi uzun, ağır egzoz bileşenleri için iki aşamalı bir kaplama sistemi. Parçalar, zemin raylarında hareket eden ağır hizmet tipi bir rafa yatay olarak asılır, bir su perdesi kabininde spreylenir, ardından kontrollü bir 150°C kür için ayrı bir parti kür fırınına itilir. Konfigürasyon, sürekli otomatik bir hattın aşırı mühendislik olacağı sabit ancak mütevazı yıllık hacimler için uygundur.

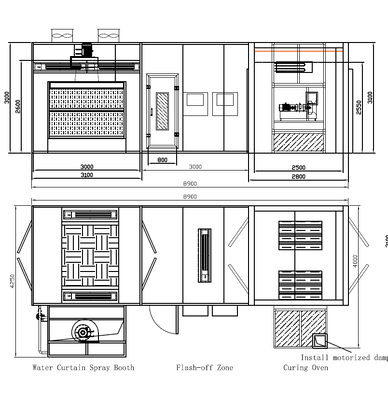

  01    Sistemin İçeriği

Su perdesi sprey kabini — arka duvardaki paslanmaz çelik su filmi, fazla boyayı kaynakta yakalar; aşağı doğru çekişli bir ızgara zemini, operatörün nefes alma bölgesini temiz tutar ve boya sisinin parçalara geri çökmesini önler

Kurutma bölgesi — ıslak filmin fırına girmeden önce dengelendiği temiz, toz kontrollü bir alan

Parti kür fırını — elektrikli ısıtma, yükü 150°C'ye getirir ve kaplamanın gerektirdiği kür için sabit tutar, homojen sıcaklık için zorunlu sirkülasyonlu

Zemin raylarında ağır hizmet tipi raf — parçalar katmanlar halinde yatay olarak asılır; yüklenmiş raf, zemin rayları boyunca makaralar üzerinde çalışır, böylece bir operatör tam bir yükü güvenli bir şekilde hareket ettirebilir

Kontrol ve güvenlik — röle ve butonlu kontrol, sprey, pompa kilidi, kür zamanlayıcısı, soğutma, arıza alarmı ve acil durdurma

  02    Ana özellikler

Verimli fazla boya yakalama — su filmi boya parçacıklarını yakalar ve havzasında çöktürür, havada asılı kalan tozu ve filtre yükünü azaltır

Kararlı hava akışı alanı — yukarıdan filtrelenmiş besleme ve aşağıdan aşağı doğru çekiş, sisin operatörden ve bitmiş yüzeyden uzak tutulmasını sağlar

Uzun, ağır parçalar için üretilmiştir — kabin, 2.000 mm'ye kadar uzunluktaki bileşenler için boyutlandırılmıştır ve raf ve ray sistemi birkaç yüz kilogramlık yükleri kaldırır

Yatay asma — yükü alçak ve sabit tutar, parçaların katmanlanmasına izin verir ve tavan yüksekliği sınırlı olduğunda kabin yüksekliğini mütevazı tutar

Hızlı, homojen kürleme — ısıtma elemanları ve yüksek sıcaklık sirkülasyon fanı, yükü hızlı bir şekilde sıcaklığa getirir ve tüm raf boyunca eşit şekilde tutar

Güvenli soğutma geçişi — motorlu bir damper, döngünün sonunda sıcak havayı boşaltmak için fırını soğutma moduna geçirir

Parti işlemi — spreyleme ve kürleme, bir kabinin mod değiştirmesini beklemesi yerine iki ünitede paralel olarak çalışır

  03    Teknik veriler

* Boyutlar, hava akışı ve ısıtma kapasitesi, yerleşim mühendisliği sırasında onaylanır ve parça boyutuna, kaplama türüne ve gereken çıktıya bağlıdır. Yukarıdaki iş parçası rakamları, çalışılmış bir örnektir.

  04    Uygulamalar

Bu konfigürasyon, uzun, orta ağırlıkta ve sabit ancak mütevazı hacimlerde üretilen egzoz ve yüksek sıcaklık bileşenleri için tasarlanmıştır:

Otomotiv egzozu — susturucular, susturucular, rezonatör gövdeleri ve egzoz borusu montajları

Endüstriyel egzoz — jeneratör ve motor egzoz muhafazaları, endüstriyel susturucu gövdeleri

Isıya dayanıklı görev — tanımlanmış bir kür sıcaklığı ve bekleme süresi gerektiren ısıya dayanıklı emayelerle kaplanmış parçalar

Paslanmaz ve çelik imalatlar — yaklaşık 2.000 mm uzunluğa kadar uzun kaynaklı gövdeler, boru şeklinde muhafazalar ve benzeri bileşenler

Tipik kaplamalar arasında ısıya dayanıklı gümüş emaye, astar, son kat ve diğer solvent bazlı sistemler bulunur. Paslanmaz çelik alt tabakalar kaplamadan önce yağdan arındırılmalı ve kumlama yapılmalı veya astarlanmalıdır — kaplama verilerinizi gönderdiğinizde ön işlem rotası hakkında tavsiyede bulunacağız.

  05    Doğru konfigürasyonu seçme

  06    Müşteri faydaları

Orantılı yatırım — parti sistemi, kullanılmayan sürekli hat kapasitesi için ödeme yapmadan sabit, mütevazı hacimlere uyar.

Daha temiz bitiş — su perdesi yakalama artı aşağı doğru çekiş, fazla boyanın ıslak film üzerine çökmesini önler.

Güvenli ağır yük taşıma — raylar ve makaralar, insanların ağır, ıslak parçaları taşıması yerine yüklenmiş rafları hareket ettirir.

Tekrarlanabilir kürleme — kontrollü rampa, bekleme süresi ve zorunlu sirkülasyon, tüm yük boyunca eşit sonuçlar verir.

Karışık boyutlar için esnek — ürün yelpazesi değiştikçe raflar ve programlar uyum sağlar.

Sıkça Sorulan Sorular

S: Susturucu sprey kabini nedir?  C: Susturucular ve susturucular gibi uzun egzoz bileşenleri için boyutlandırılmış ve donatılmış bir sprey kabini. Bu sistemde su perdesi kabinidir: arka duvardaki akan bir su filmi, fazla boyayı havada kalmadan yakalar.

S: Neden ayrı bir kür fırını ile eşleştirilir?  C: Çünkü spreyleme ve kürleme daha sonra paralel olarak çalışabilir — bir raf spreylenirken diğeri kürleniyor. Bu, daha büyük tek bir kabin olmadan etkili verimliliği artırır.

S: Fırın ne kadar sıcaklığa ulaşabilir?  C: Standart konfigürasyon 150°C'ye ulaşır ve kaplamanın gerektirdiği kür süresi boyunca sabit tutar, homojen sıcaklık için zorunlu sirkülasyonludur. Talep üzerine daha yüksek ayar noktaları mevcuttur.

S: Ağır parçalar bölgeler arasında nasıl hareket ettirilir?  C: Parçalar, zemin rayları boyunca ağır makaralar üzerinde çalışan çelik bir rafta yatay olarak asılır. Bir operatör tam bir yükü hareket ettirebilir ve transfer arabaları, kabinin, kurutma bölgesi ve fırının paralel çalışmasını sağlar.

S: Susturucu dışındaki parçaları işleyebilir mi?  C: Evet. Yaklaşık 2.000 mm'ye kadar olan herhangi bir uzun, orta ağırlıkta metal bileşen çalışır — susturucu gövdeleri, egzoz muhafazaları, kaynaklı gövdeler ve boru şeklinde imalatlar. Raf ve ray düzenleri parçanıza göre yapılır.

S: Su perdesi yerine kuru filtrelemeyi seçebilir miyim?  C: Evet. Her ikisi de mevcuttur. Su perdesi, solvent bazlı kaplamalar ve daha yüksek fazla boya yükleri için uygundur; kuru filtreli kabinler, daha düşük hacimler veya su kullanımının pratik olmadığı yerler için uygundur.

S: Paslanmaz çelik parçalar için uygun mu?  C: Evet, ancak paslanmaz çelik hazırlık gerektirir. Kaplamadan önce yağdan arındırın ve kumlama yapın veya uygun bir astar kullanın. Kaplama veri sayfanızı gönderin, ön işlem rotası hakkında tavsiyede bulunacağız.

S: CE belgeleri sağlanıyor mu?  C: Evet. CE belgeleri, İngilizce kılavuzlar ve patlamaya dayanıklı fanlar ve motorlar sağlıyoruz. ATEX sınıflandırması, özellikler sabitlenmeden önce siteniz ve kaplama parlama noktasına karşı onaylanır.

S: Bir fiyat teklifi için ne kadar bilgiye ihtiyacınız var?  C: Parça boyutları ve ağırlığı, TDS/MSDS ile kaplama türü, gereken kür sıcaklığı ve süresi, yıllık çıktı ve vardiya düzeni, mevcut yardımcı programlar ve kapı boyutlarıyla atölye düzeni.

İş başında görün: ısıya dayanıklı susturucu kaplaması için su perdesi sprey kabini, parti kür fırını ve zemin raylı raf taşıma sistemi bir Avrupa egzoz sistemleri üreticisine tedarik edilen bu sistemin vaka çalışmasını okuyun.

Fiyat teklifi için Bay Tim ile iletişime geçin: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Bize parça boyutlarınızı, ağırlığınızı, kaplama veri sayfanızı ve yıllık çıktınızı gönderin — atölyeniz için doğru sprey kabinini ve kür fırınını tasarlayacağız.
