Otomotiv Optik Parçaları Robotlu Boyama Hattı

Optik düzeyde temizlik

Ön filtreler, torba filtreler ve isteğe bağlı HEPA (H13/H14) terminal filtreleri içeren pozitif basınçlı temiz oda muhafazası; 0,3–0,5 m/s'lik laminer besleme havası parçacıkları ıslak filmden uzak tutar.

Tekrarlanabilir robot kaplama

1-2 altı eksenli boyama robotu (120-200 kg sınıfı) her parçada aynı püskürtme yolları, film yapımı ve aktarım verimliliği sağlar; operatörden operatöre değişiklik olmaz.

UV + termal kürleme

Hızlı, düşük sıcaklıkta kürleme için UV kürleme tüneli (cıva lambası veya LED UV), IR veya sıcak hava fırın bölümüyle birlikte - kaplama sisteminin gerektirdiği yerde 220 °C'ye kadar.

ATEX bölgeleri için tasarlandı

Ex dereceli motorlar, Ex aydınlatma, gaz algılama, pozitif basınçlı temizleme ve tam ATEX belgeleri Bölge 1 / Bölge 2 kurulumu için hatta tasarlanabilir.

Enerji tasarrufu kontrolü

Akıllı VFD kontrol sistemi, fan ve pompa hızını gerçek yüke göre modüle eder; isteğe bağlı çapraz akışlı plakalı ısı geri kazanımı, egzoz ısısını yeniden kullanır ve işletme maliyetini azaltır.

Modüler ve genişletilebilir

Her istasyon bağımsız bir modüldür. Hattı yeniden inşa etmeden daha sonra bir vakumlu kabarcık giderme odası, buğu önleyici modül, ikinci bir robot veya ekstra kürleme kapasitesi ekleyin.

#

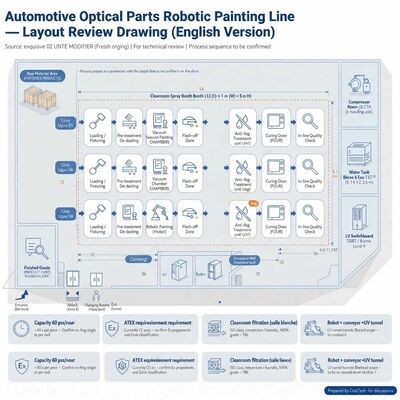

İstasyon

İşlev

1

Yükleme ve fikstürleme

Parçalar zemin seviyesindeki mastarlara asılır; konveyör bunları mahfazanın içine indeksler.

2

Ön arıtma / tozdan arındırma

İyonize hava üfleme ve yapışma, kaplamadan önce parçacıkları giderir.

3

Vakum odası (isteğe bağlı)

Püskürtme öncesinde parçanın veya kaplamanın kabarcıklarını/gazını vakumla giderin.

4

Robotik püskürtme

6 eksenli robot, filtrelenmiş kabinin içine baz kat / şeffaf kaplama uygular.

5

Flash-off

Kürlenmeden önce temiz, filtrelenmiş hava akışıyla kontrollü bekleme.

6

UV kürleme tüneli

Cıva lambası veya LED UV tüneli, UV ile kürlenebilen kaplamaları saniyeler içinde iyileştirir.

7

Buğu önleyici modül (isteğe bağlı)

Müşteri prosesine göre buğu önleyici kaplama uygulaması veya buğu giderme aşaması.

8

IR / sıcak hava kürleme fırını

Termal kürleme veya ön ısıtma için kızılötesi veya sıcak hava fırını - 220 °C'ye kadar -.

9

Soğutma

Filtrelenmiş soğutma bölümü parçaları taşıma sıcaklığına getirir.

10

Boşaltma ve inceleme

Parçalar boşaltma ve hat içi kalite kontrolü için muhafazadan çıkar.

Not

Yukarıdaki sıra bir referans konfigürasyonudur. CoatTech, parça malzemesine (PC / PMMA / cam), kaplama TDS'sine ve gerekli döngü süresine bağlı olarak müşteri ve kaplama tedarikçisiyle birlikte nihai süreç akışını tasarlar.

Parametre

Şartname

Verim

60 adet / saat (parça başına ≈ 60 sn) — istek üzerine daha yüksek

İş parçası

Otomotiv optik parçaları: far merceği, reflektör, lamba kapağı, optik kaplama

Yüzey

PC, PMMA, cam, ABS — parça geometrisine göre tasarlanmış jigleme

Temiz oda muhafazası

15.000 × 12.000 × 5.000 mm (U × G × Y) — yapılandırılabilir

Boyama robotu

1–2 × 6 eksenli robot, 120–200 kg taşıma kapasitesi sınıfı, sprey atomizörü + boya beslemesi

Konveyör

Havai konveyör veya zemin raylı konveyör, VFD tahrikli, 0,5–5 m/dak

Hava beslemesi ve filtreleme

Ön filtre (G4) + torba filtre (F7/F9) + isteğe bağlı HEPA H13/H14; laminer besleme 0,3–0,5 m/s

Hava akışı düzeni

Aşağı çekişli veya çapraz çekişli, pozitif basınç, yan duvar ızgaraları yoluyla dönüş havası

UV kürleme tüneli

Cıva lambası veya LED UV; hat hızına ve kaplama TDS'sine göre boyutlandırılmış uzunluk ve lamba gücü

Termal kürleme fırını

Kızılötesi veya sıcak hava, ortam sıcaklığı ila 220 °C, bölge kontrollü

Ekstraksiyon ve çevre

Boya buharı tahliyesi, egzoz filtrelemesi, isteğe bağlı ısı geri kazanım modülü

Kontrol sistemi

PLC + HMI dokunmatik ekran, tarif yönetimi, alarm kaydı, Akıllı VFD enerji tasarrufu kontrolü

Güç kaynağı

380 V / 50 Hz / 3 fazlı (220 V ve diğer yerel standartlar mevcuttur)

Uyumluluk

CE; Talep üzerine ATEX uyumlu konfigürasyon mevcuttur (Bölge 1 / Bölge 2)

Kurulum

Modüler kızağa monteli bölümler; yerinde denetim ve devreye alma mevcuttur

Kapsam

Tanım

CoatTech malzemeleri

Boyama robotu/robotları ve sprey paketi; konveyör sistemi; sprey kabini ve temiz oda muhafazası; hava temini, filtreleme ve çıkarma; UV kürleme tüneli; IR / sıcak hava fırını; soğutma ve flash-off bölümleri; PLC kontrol sistemi ve kablolaması; kurulum denetimi, devreye alma ve operatör eğitimi.

İsteğe bağlı modüller

Vakumlu kabarcık giderme odası; buğu önleyici / buğu giderme modülü; boya karıştırma odası; PVC şerit perdeli ön istasyon; ısı geri kazanım sistemi; ikinci robot; otomatik aparat temizleme; vizyona dayalı denetim.

Alıcı normalde tedarik eder

Klima santrali (CTA / AHU) ve soğutulmuş veya sıcak su; basınçlı hava beslemesi; su deposu ve pompa seti; AG santral (TGBT) ve ana güç kablosunun hatta; inşaat işleri ve döşeme; kaplama malzemesi ve solvent; parça mastarları (veya istek üzerine CoatTech'in mastar tasarımı).

Temiz oda sınıfı

ISO sınıfı, sıcaklık, bağıl nem, pozitif basınç değeri ve hava değişim oranı müşteri tarafından belirlenir veya mühendislik sırasında birlikte tanımlanır. Optik kaplama için tipik hedefler ISO 7–8, 23 ± 2 °C ve %50 ± 5 bağıl nemdir. CoatTech, filtrelemeyi, fan kapasitesini ve kanalları kararlaştırılan değerlere göre boyutlandırır.

Otomotiv aydınlatma

Far mercekleri, reflektör muhafazaları, lamba kapakları, ışık kılavuzları.

Optik iç kaplama

Parlak dekoratif kaplamalar, ekran kapakları, gösterge camları.

Plastik bileşenler

UV ile kürlenebilen sert kaplama veya şeffaf kaplama gerektiren PC / PMMA / ABS parçaları.

Kuvvet

Projeniz için ne anlama geliyor?

Özel mühendislik

Bir taslaktan veya 30 noktalı bir RFQ'dan modüler, bütçeye uygun bir çözüme kadar - kabinler, fırınlar, konveyörler ve robotlar, bir katalogdan değil, parçaya göre inşa edilir.

Kanıtlanmış ihracat

Avrupa, Rusya, Orta Doğu, Afrika ve Asya'da, Rusya'da 4 üniteli özel püskürtme kabini programı ve Avrupalı ​​bir çelik yapı üreticisi için 15 × 7 × 6 m geri çekilebilir kabin dahil olmak üzere projeler teslim edildi.

Büyük parça kapasitesi

Jubail, Suudi Arabistan'da 50 tonluk, 9,8 m'lik trafo tankları için tamamen kapalı kabinler — sıkı toleranslı optik çalışmalara kadar uzanan ağır sanayi deneyimi.

Enerji verimliliği

Akıllı VFD enerji tasarrufu kontrolü ve EcoSmart çapraz akışlı plakalı ısı geri kazanımı, her vardiyada işletme maliyetini azaltır.

Ticari esneklik

Afrika'ya gönderilen sprey kabinleri ve kaplama hatları için geri dönülemez akreditifler kabul ediliyor; Dünya çapındaki Çin fabrikamızdan FOB sevkiyatı.

Destek

Hattın ömrü boyunca kurulum denetimi, devreye alma, operatör eğitimi ve filtre sarf malzemelerinin temini.

bilmek güzel

İngilizce, Français, Deutsch, Español, Русский ve diğer dillerdeki soruları kabul ediyoruz. Çizimler ve eskizler memnuniyetle karşılanır; kaba bir düzen, mühendislik tartışmasını başlatmak için genellikle yeterlidir.
