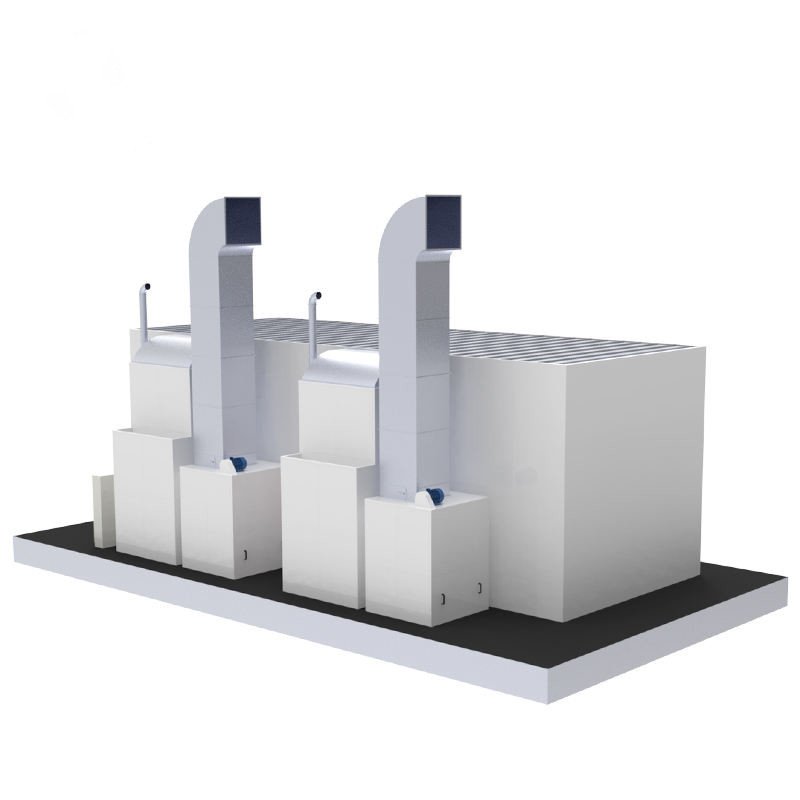

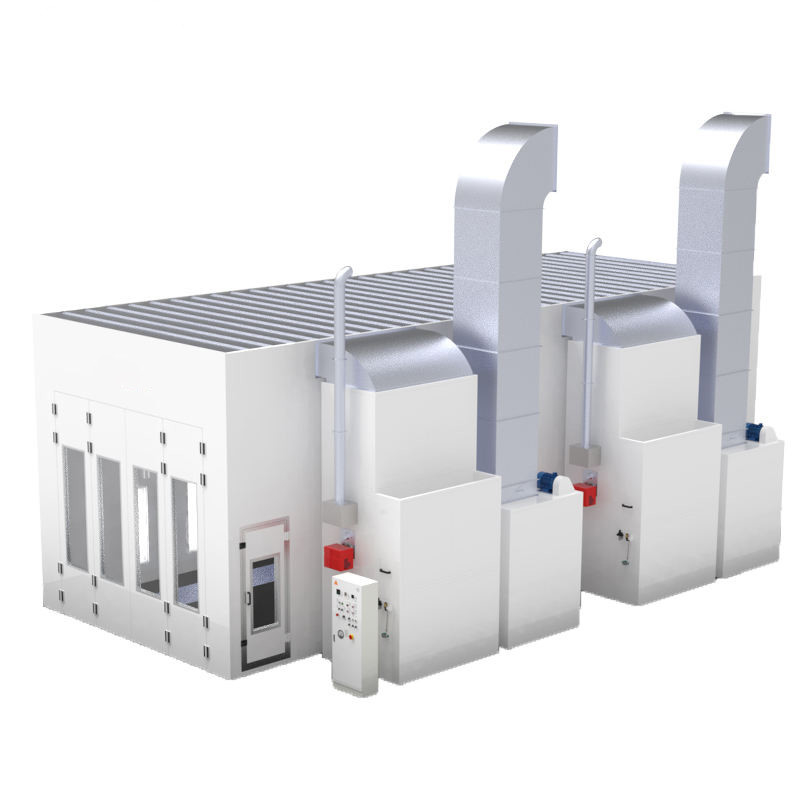

Kesin boyama için ön ve çalışma kapıları olan endüstriyel püskürtme kabin
Spray kabininin duvar ve çatı panelleri, 0.426 mm kalınlığında renkli çelik levha ile EPS'den yapılmıştır.
Duvar panellerinin kalınlığı 70 mm, çatı panellerinin kalınlığı ise
50 mm kalınlığında. Her iki tip panel de daha fazla dayanıklılık için çelik kenarlarla mühürlenmiştir.
Daha iyi ısı yalıtımı ve yangına dayanıklılık için kaya yünü ve PU mevcuttur.
| Bileşen Kategorisi |
Yapılandırma ve Teknik Parametreler |
| İç İş Alanı |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Dışsal İz |
15130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Temel ve Zemin |
Düzenleme:Çift sıra ızgara konfigürasyonu.
Malzemeler:30x4mm düz çubuk, 8mm bükülmüş çelik ile birleştirilmiş.
Mülkiyet:24 ayrı ızgara bölümü.
Çekim Yolu:Yer seviyesinde (Sidewall taslak isteğe bağlıdır).
|
| Ana Giriş |
Açıklık:4,000 mm (W) × 4,600 mm (H).
Tasarım:Dört yapraklı katlanabilir metal yapısı.
Cam:Kare kalınlaştırılmış güvenlik camı.
Çekirdek:EPS yalıtımı.
Seçenekler:Elektrikli rulo panjur mevcut.
|
| Hizmet Erişimi |
Mülkiyet:İki birim.
Boyut:800 mm × 2000 mm.
Güvenlik:Basınç azaltma kilitleri ve manzarayla donatılmış.
|
| Kabin Kaplamaları (Duvarlar) |
Tip:Kompozit EPS Sandviç Taşı.
Özellikleri:70 mm kalınlığında (Faktik genişliği 1150 mm).
Bitir:0.426mm White Steel Skin.
Kenarlık:Çifte mühürlü çelik bantlar.
Alt Seçenekler:Kaya Yünü veya Poliüretan (PU).
|
| Tavan Yapısı |
Tip:EPS kompozit kart.
Özellikleri:50 mm kalınlığında (Faktik genişliği 1150 mm).
Bitir:0.426mm White Steel Skin.
|
| Işıklandırma Sistemi |
Tavan dizisi:20 set (4 tüp/set) = 80 ünite (18W).
Yan dizisi:22 set (4 tüp/set) = 88 ünite (18W).
Tip:LED, patlama geçirmez ev.
Yoğunluk:≥ 1000 Lux.
|
| İçme Havalandırması |
Gruplar:İki birim.
Fan Özellikleri:4x Çift Giriş Merkezi (Dış Rotor)
Motor:7Havalandırıcı başına.5 KW.
Kapasite:40,000 m3/s.
Hız:0.25 m/s (yüksüz).
Dökücüler:Pnömatik ayarlama.
|
| Egzoz Havalandırması |
Gruplar:İki birim.
Fan Özellikleri:2x Çift Giriş Merkezi (Kemer/Puli Sürücü)
Motor:Fan başına 11 KW.
Kapasite:4,000 m3/h (Spec başına nominal).
Dökücüler:El ayarlama.
|
| Konut İnşaatı |
Yapı:Saldırılmış kare boru + Alüminyum Tee çerçeve.
Bitir:Beyaz kaplama.
İzolasyon:20 mm Makine yapımı Rock Wool maskesi.
|
| Isı Sistemi |
Yakan:2x Riello RG5S (dizel).
Isı Değiştiricisi:SUS304 paslanmaz çelik.
Çıktı:En fazla 26.000 kW (Termal Rating).
püskürtme modu:+20°C yükselme (Ambient'den Hedefe).
Fırınlama Modu:Hedef 60°C (10-15 dakika hızlanma süresi).
|
| Filtrasyon Aşamaları |
Adım 1 (İçe giriş):G3 sınıfı Temel cep pamuk (EN 779).
Aşama 2 (Suf):F5 Tam derinlik viskoz ortamı (EN 779).
Adım 3 (Döşeme):Cam lif sis kapalı cihazı (G3).
4. aşama (çıkış noktası):Aktif Karbon (VOC/benzen emilim).
|
| Kontrol Arayüzü |
İşlevleri:Mod Seçicisi (Spray/Bake), Sıcaklık Denetleyicisi, Döngü Zamanlayıcısı.
Güvenlik:Acil durma, arıza göstergesi, basınç alarmı, sıcaklık sınırlayıcı.
Ölçüler:Voltmetre, Ammeter, Basınçölçer.
|
| Kanal Kütesi |
Düz:Grup başına 4 bölüm (1000 mm3).
Eğilmeler:1x 90° dirseği, 1x 45° dirseği.
|
| Toplam Elektrik Yükü |
56 KW |
Büyük boyutlu otomotiv püskürtme kabinleri, en iyi teknik özelliklerle çeşitli ihtiyaçları karşılamak için tasarlanmıştır.
İç boyutları 6900 × 3900 × 2650 mm'dir (L × W × H), ((ÖZGÜNLENMEK Mümkün)
Dış ölçümleri 7000 × 5350 × 3400 mm (L × W × H).
Galvanizli levha bükme deposu, kare borular ve bir zemin ızgara ile desteklenir, genel bir yük taşıma sağlar
2.4T kapasite, gerektiğinde ayarlanabilir.
Ana ön kapı, 3000 × 2600 mm (W × H), kare sertleştirilmiş cam pencereleri ve EPS dolguları ile üç yapraklıdır.
Ek bir çalışma kapısı, boyutu 800 × 2000 mm (W × H), basınç kilidi ve gözlem penceresi içerir.
Kabinlerin EPS duvar panelleri ve galvanizli yaprak çatısı, opsiyonel malzemelerle sağlam yalıtım sağlar.
32 üst ve 16 bel LED lambası ile 1000Lux'tan fazla aydınlatma sistemi sunar.
En iyi ısıtma için bir Riello RG5S yakıcısı tarafından desteklenen kapsamlı filtrasyon sistemi,
Temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas bir operasyon kontrolü sağlar.
İhtiyaç 17kW. (Kustomlaştırılabilir)
