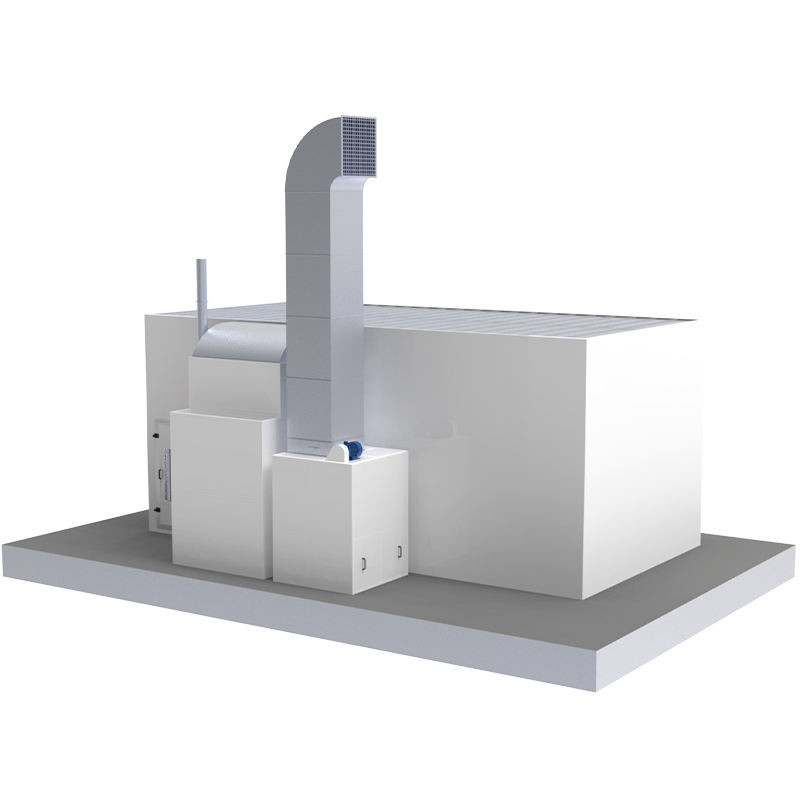

Havalandırma odasında hava ünitesinin kurulması için kare boru kaynak ve alüminyum çerçeve
püskürtme kabininin hava ünitesi kurulum yanından hava girişini ve arka taraftan egzoz içerir,
kare boru kaynak ve beyaz boya ve yüksek dayanıklılıklı makine yapımı 20mm'lik alüminyum tee çerçevesi
Bu tasarım, temiz havayi koruyarak, etkili hava akışı yönetimini sağlar.
Güçlü hava ünitesi kurulumları optimal işleyişi destekler.
sprey kabininin, genel boyama kalitesini arttırır.
1. Kabin Yapısı ve Boyutları
| Spesifikasyon |
Ayrıntılar |
| İç İş Alanı |
15,100 (L) × 6,000 (W) × 6,000 (H) mm |
| Dışsal İz |
15230 (L) × 6,990 (W) × 6,600 (H) mm |
| Duvar İnşaatı |
70 mm EPS Sandviç Paneli (Beyaz); Çift derili 0.426 mm çelik; Dil & Çukur montajı. |
| Çatı Yapımı |
50 mm EPS panelli; Galvanizli çelik deri. |
| Yer / taban |
İki sıra konfigürasyon; 30x4 düz çubuk + 8 mm bükülmüş çelik ızgara; Yer seviyesinde çıkarma. |
2. Erişim ve Giriş Sistemleri
| Giriş Türü |
Yapılandırma |
| Ana giriş |

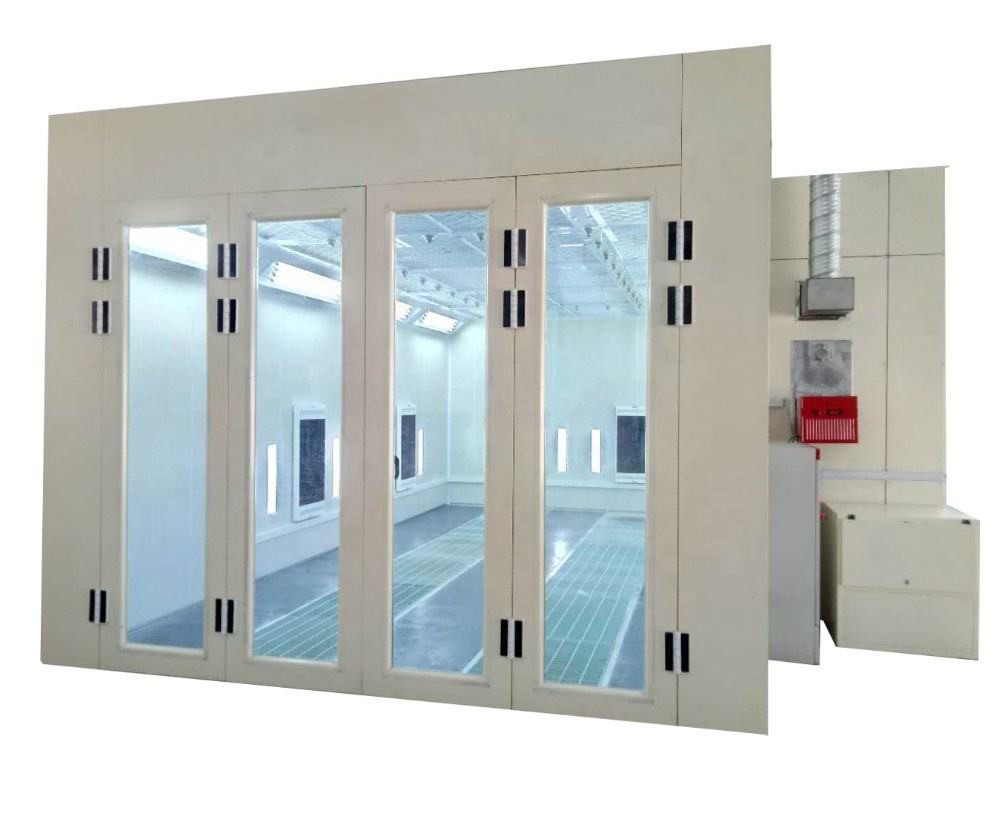

Dört katlı metal kapı (4.000 W × 4.600 H mm); Tempered Glass Viewports; EPS Core.(Farklı: Elektrikli rulo panjur) |
| Personel Kapısı |
2 ünite (800 W × 2,000 H mm); Güvenlik basınç kilitleri ve gözlem camı ile donatılmıştır. |
3. Havalandırma ve Hava Akışı Yapısı
| Sistem |
Motor ve Performans |
| Alım Topluluğu |
Hayranlar:4x Çift Giriş Merkezi (Dış Rotor)
Güç:2 Grup (toplamda 4 fan); motor başına 7,5 kW
Hava hacmi:40,000 m3/s
Akış kontrolü:Pnömatik amortisör
|
| Çekim Montajı |
Hayranlar:2x Kemer Sürücüsü Merkezi
Güç:Motor başına 11 kW
Hava hacmi:4,000 m3/h (Nominel)
Akış kontrolü:Manüel damper
|
| Kanal Kütesi |
Grup başına düz kanallar (4x), 90° dirseği (1x), 45° dirseği (1x) içerir. |
4. Isıtma ve Termal İşleme
| Bileşen |
Özellikleri |
| Yakıcı birim |
2x Riello RG5S (Dizel Ateşi) |
| Isı Değiştiricisi |
Yüksek verimli SUS304 paslanmaz çelik |
| Isı Kapasitesi |
Maksimum çıkış: 26.000 kW |
| Performans |
püskürtme:20°C sıcaklık artışı
Fırınlama:60°C Hedef (10-15 dakikalık yükseliş)
|
5. Filtrasyon Hiyerarşisi
| Aşama |
Filtre Medyası |
Standart |
| Alım (Ön Filtreleme) |
Primary Pocket Cotton (İlk Cilt Cotton) |
EN 779 / G3 |
| Tavan (Düz) |
Tam derinlik viskoz yüksek verimlilik ortamı |
EN 779 / F5 |
| Yer (Güven) |
Cam Lifi Boya Durdurucu Mat |
EN 779 / G3 |
| Egzoz (Kimyasal) |
Etkin Karbon Granülleri |
VOC/Kötü koku çıkarma |
6Elektrik ve Işıklandırma
| Özellik |
Ayrıntılar |
| Toplam güç yükü |
56 kW |
| Tavan lambaları |
20 Ayarlar (her biri 4 tüp) = 80 tüp |
| Yan Duvar Işıkları |
22 Ayarlar (her biri 4 tüp) = 88 tüp |
| Işık yoğunluğu |
≥ 1000 Lux |
| Kontrol paneli |
Fonksiyonlar: Mod Değiştiricisi (Spray/Bake), Sıcaklık Kontrolü, Zamanlayıcı, Acil Durdurma, Basınç Alarmı, Arıza Göstergesi. |

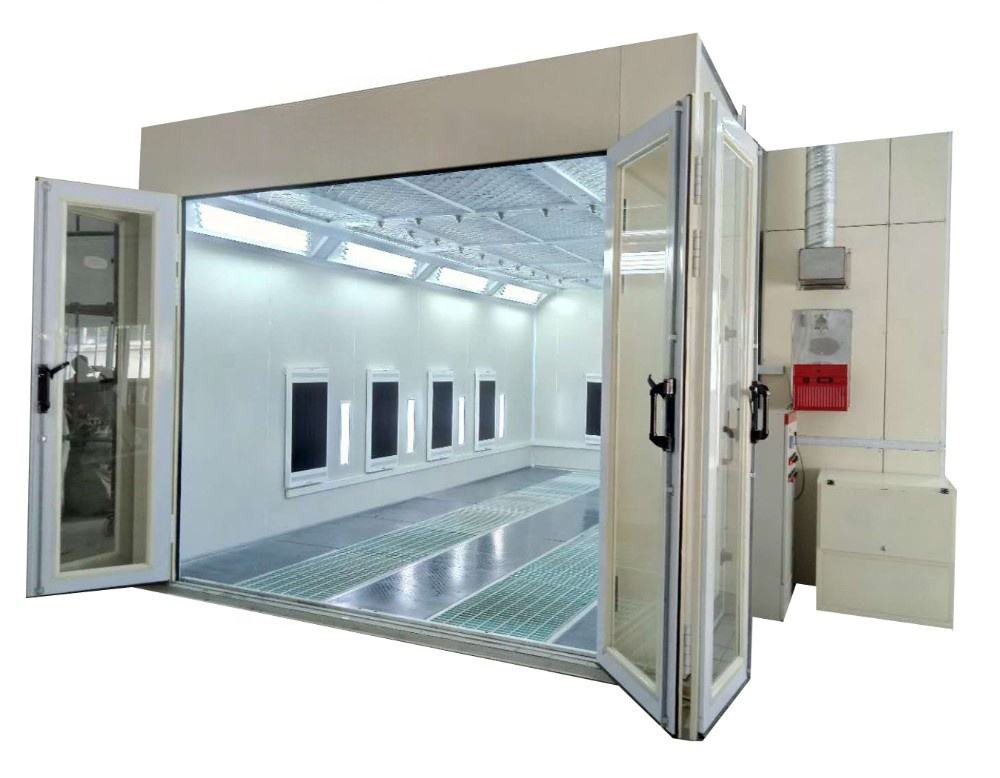

Büyük boyutlu otomotiv püskürtme kabinleri, en iyi teknik özelliklerle çeşitli ihtiyaçları karşılamak için tasarlanmıştır.
İç boyutları 6900 × 3900 × 2650 mm'dir (L × W × H), ((ÖZGÜNLENMEK Mümkün)
Dış ölçümleri 7000 × 5350 × 3400 mm (L × W × H).
Galvanizli levha bükme deposu, kare borular ve bir zemin ızgara ile desteklenir, genel bir yük taşıma sağlar
2.4T kapasite, gerektiğinde ayarlanabilir.

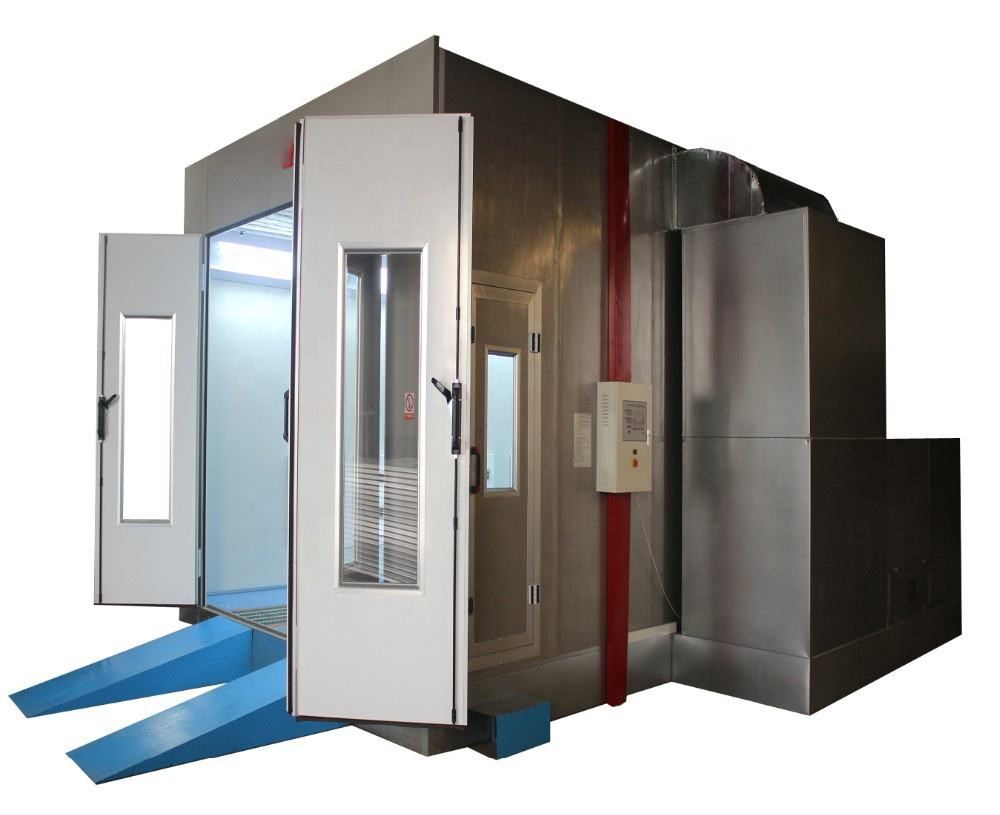

Ana ön kapı, 3000 × 2600 mm (W × H), kare sertleştirilmiş cam pencereleri ve EPS dolguları ile üç yapraklıdır.
Ek bir çalışma kapısı, boyutu 800 × 2000 mm (W × H), basınç kilidi ve gözlem penceresi içerir.
Kabinlerin EPS duvar panelleri ve galvanizli yaprak çatısı, opsiyonel malzemelerle sağlam yalıtım sağlar.
32 üst ve 16 bel LED lambası ile 1000Lux'tan fazla aydınlatma sistemi sunar.
En iyi ısıtma için bir Riello RG5S yakıcısı tarafından desteklenen kapsamlı filtrasyon sistemi,
Temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas bir operasyon kontrolü sağlar.
İhtiyaç 17kW. (Kustomlaştırılabilir)
