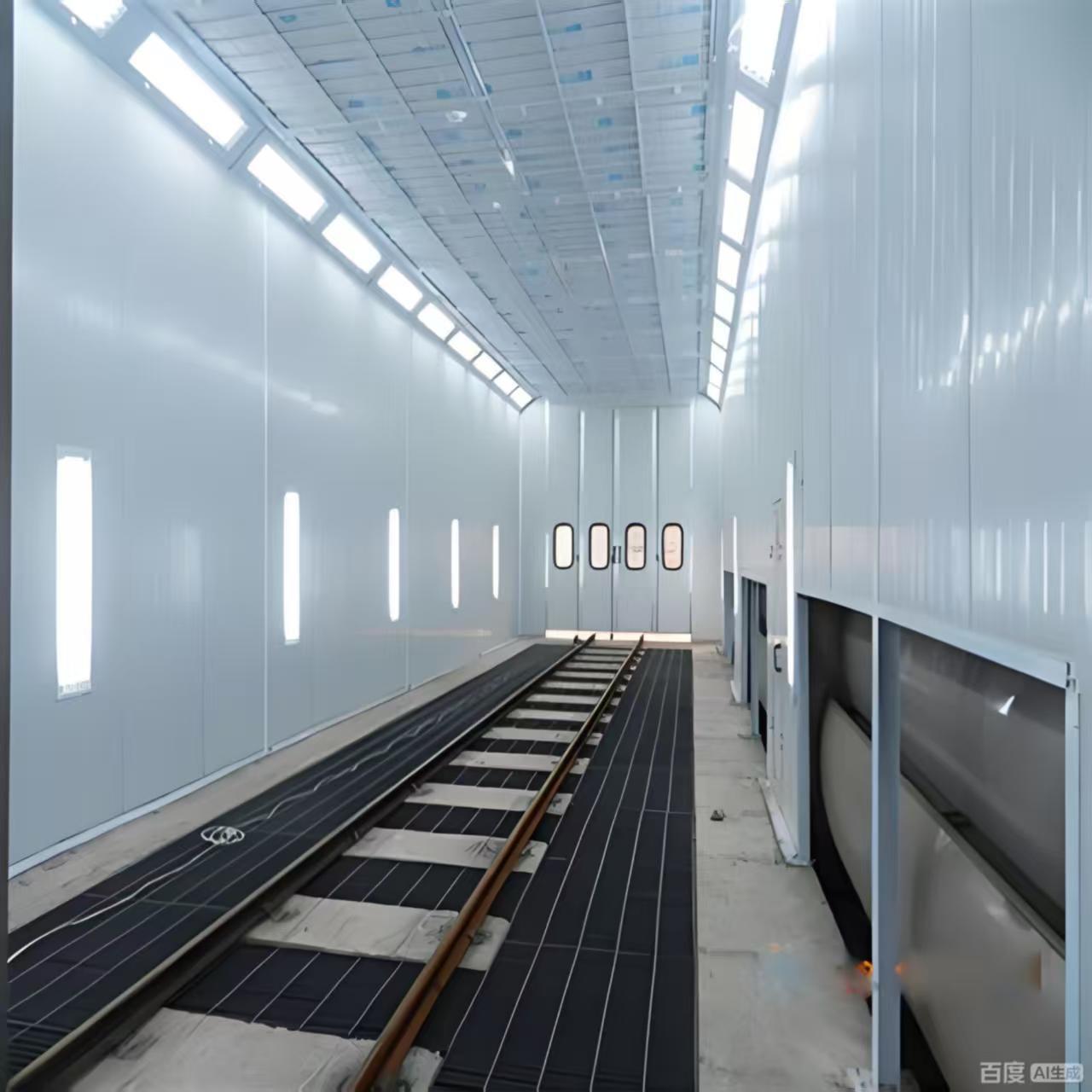

Elektrikli Rulo Tarzı Büyük Boy Püskürtme Kabini Özelleştirilebilir Otomatik Püskürtme Kabini
Avantajları:
Yüksek Performans: Hızlı, homojen ısıtma ve güçlü, dengeli hava akışı için tasarlanmıştır.
Üstün Yüzey Kalitesi: Mükemmel aydınlatma ve ultra temiz, filtrelenmiş hava, birinci sınıf yüzey sonuçları sağlar.
Operasyonel Güvenlik: Patlamaya dayanıklı aydınlatma, kapsamlı bir filtrasyon sistemi ve tam elektronik izleme ile üretilmiştir.
Dayanıklılık ve Esneklik: Sağlam malzemelerden üretilmiştir ve ısıtma türü, yalıtım ve egzoz konfigürasyonunda özelleştirme sunar.
Verimlilik: Otomatik kontroller ve yüksek kapasiteli sistemler, işlem süresini ve enerji israfını en aza indirir.
Püskürtme kabininin hava besleme ve egzoz sistemi, dört adet 1000 x 1000 x 1000mm
düz hava kanalı, bir adet 1000 x 1000mm 90° dirsek ve bir adet 1000 x 1000mm 45° dirsek içerir.
Bu çok yönlü boru hattı sistemi, çeşitli operasyonel ihtiyaçlara uyum sağlayarak verimli ve esnek hava akışı yönetimi sağlar.
Sağlam tasarım, etkili havalandırma ve egzozu destekleyerek, püskürtme kabini içinde temiz ve kontrollü bir ortam sağlar.
|
İç
boyut
|
15000 × 5000 × 5000 mm (U × G × Y) |
|
dış
boyut
|
15130 × 6890 × 5600 mm (U×G×Y) |
| Bodrum |
Zeminin her iki tarafında 2 sıra 30x4 düz demir + ⌀8 bükülmüş çelik zemin ızgaraları (24 adet) bulunmaktadır (isteğe bağlı yan duvar egzozu) |
| ön kapı |
Kapı boyutu: 4000 × 4600mm (G×Y), sac bükme kapı, 4 kapı kanadı, kare temperli cam pencere, dolgu: EPS. (Dolgu ayarlanabilir ve kapı, elektrikli bir panjur ile donatılabilir) |
| çalışma kapısı |
2 takım, çalışma kapısı boyutu: 800×2000mm (G×Y), ile donatılmış
basınç kilidi ve cam gözetleme penceresi
|
| duvar paneli |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 70mm,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar mühürlenmiş; ( Kaya yünü, PU isteğe bağlı )
|
| çatı |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 50mm,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar mühürlenmiş; ( Kaya yünü, PU isteğe bağlı )
|
| aydınlatma |
Üst aydınlatma: 20 grup × 4 adet = 80 adet 18W lamba
Bel aydınlatması: 22 grup × 4 adet = 88 adet 18W lamba tüpü, LED
lamba tüpleri, patlamaya dayanıklı ışık kutusu
Aydınlatma ≥1000Lux
|
|
Hava Ünitesi
kurulum
|
Yan taraftan hava girişi, arkadan egzoz, kare boru
kaynak + alüminyum tee çerçeve, beyaz boya, yüksek mukavemetli makine yapımı 20mm kalınlığında kaya yünü levha maskesi
|
|
Makyaj
Hava ünitesi
(2 grup)
|
Her grup, 2 adet harici rotorlu çift girişli santrifüj fan, tek motor gücü: 7.5KW; toplam akış: 40000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; hava besleme pnömatik ayar damperi, döngü başlatma pnömatik damperi. |
|
Egzoz
Hava ünitesi
(2 grup)
|
Her grup, 1 adet çift girişli santrifüj fan, kasnak tahriki, tek motor gücü: 11KW; toplam akış: 4000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; egzoz manuel ayar damperi. |
|
Isıtma
Sistem
(2 takım)
|
Her grup, bir Riello RG5S Dizel brülör ile donatılmıştır,
maksimum ısı çıkışı 26.000KW; 304 paslanmaz çelik ısı eşanjörü fırın ile donatılmıştır; sıcaklık artışı boyama: 20°C (0°C'den 20°C'ye püskürtme durumunda); fırın boyası: 10-15 dakika (20°'den 60ºС'ye) boya durumu. (Doğal gaz ısıtma, elektrikli ısıtma
tüp ısıtma ve kızılötesi fırın lambası ısıtma seçilebilir)
|
|
filtreleme
sistem
|
1Hava besleme birincil filtre pamuğu: EN 779 seviyesi: G3
2 alt yüksek verimli filtrasyon: tam derinlikli üç boyutlu viskoz; EN799 seviyesi: F5,
3 Cam elyafı boyaya dayanıklı pamuk battaniye filtrasyonu: EN 779 Seviyesi: G3;
4. Aktif karbon partikül filtrasyonu: Egzoz gazındaki benzen ve ksilenleri adsorbe eder
|
| Elektronik kontrol sistemi |
Püskürtme boyama, ısıtmalı püskürtme boyama, fırın boyası, kuruma süresi ayarı, aydınlatma anahtarı, arıza gösterge ışığı, sıcaklık kontrol cihazı, güç anahtarı, acil durdurma anahtarı, zamanlayıcı, sıcaklık sınırlayıcı, ampermetre, voltmetre, basınç göstergesi, basınç alarmı |
|
Boru hattı
sistem
|
Her hava besleme ve egzoz grubu, 4 adet 10 00 x 10 00 x 1000mm düz hava kanalı, 1 adet 10 00 x 10 00mm 90° dirsek ve 1 adet 10 00 x 10 00mm 45° dirsek ile donatılmıştır; |
| toplam güç |
56KW |
Büyük boyutlu otomobil püskürtme kabini, çeşitli ihtiyaçları karşılamak üzere üstün teknik özelliklerle tasarlanmıştır
ve uyarlanabilir özellikler. İç boyutlar 6900 × 3900 × 2650 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR)
dış ölçüler ise 7000 × 5350 × 3400 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR)'dir. Sağlam bodrum
kare borular ve bir zemin ızgarası ile desteklenen, galvanizli sac bükme koruma özelliğine sahiptir ve genel bir yük taşıma
kapasitesi 2.4T'dir, gerektiği gibi ayarlanabilir.
Ana ön kapı, 3000 × 2600mm (G×Y), kare temperli cam pencereli ve EPS dolgulu üç kanada sahiptir.
800×2000mm (G×Y) boyutlarında ek bir çalışma kapısı, bir basınç kilidi ve gözetleme penceresi içerir.
Kabin’in EPS duvar panelleri ve galvanizli sac çatısı, isteğe bağlı malzemelerle birlikte sağlam yalıtım sağlar.
Aydınlatma sistemi, 32 üst ve 16 bel LED lambası ile 1000Lux'ün üzerinde ışık sağlar. Hava ünitesi verimli bir şekilde yönetir
giriş ve egzoz, optimum ısıtma için bir Riello RG5S brülör tarafından desteklenir. Kapsamlı filtrasyon sistemi sağlar
temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas operasyonel kontrol sunar. Toplam güç
gereksinimi 17kW'dır. (ÖZELLEŞTİRİLEBİLİR)
