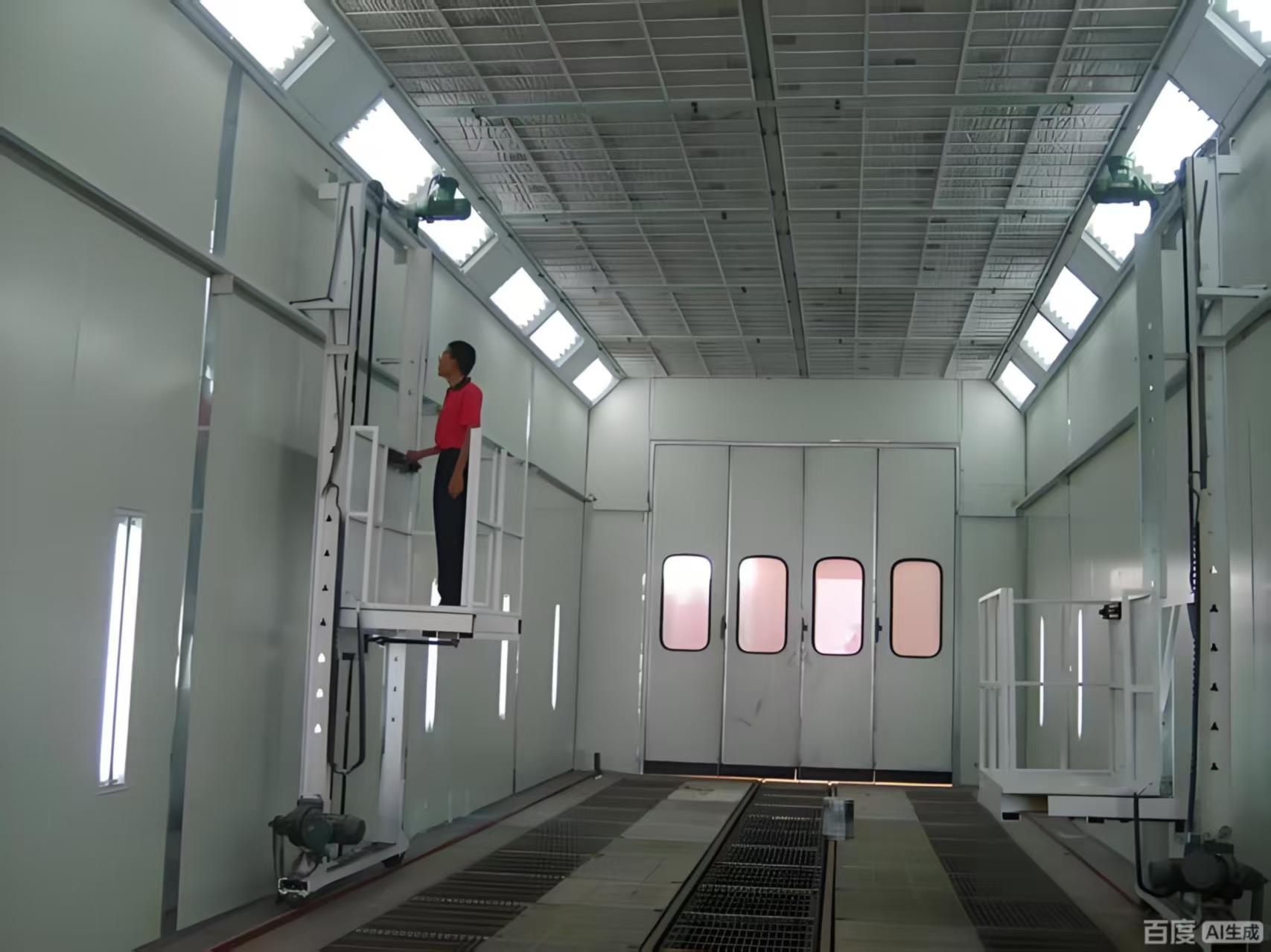

Lüks Sprey Boya Kabini Otomobil Boya Kabini Büyük Cam Kapı Araba Boya Odası
Optimal Çalışma Ortamı ve Güvenlik
Mükemmel Aydınlatma: 80 adet tavana monte ve 88 adet bel seviyesinde 18W patlamaya dayanıklı LED lamba kombinasyonu ile ≥1000 Lux aydınlatma sağlar.
Entegre Kontrol Sistemi: Merkezi bir elektronik kontrol paneli tüm fonksiyonları yönetir: püskürtme, ısıtma, pişirme, kurutma zamanlayıcıları, aydınlatma ve acil durdurma. Tam operasyonel denetim için sıcaklık kontrol cihazları, göstergeler (ampermetre, voltmetre, basınç) ve alarm sistemleri içerir.
Zemin ve Havalandırma Seçenekleri: Düz demir ve bükülmüş çelik ızgaralar (24 adet) ile ızgaralı bir zemin içerir ve isteğe bağlı yan duvar egzoz konfigürasyonu sunar.
Avantajları:
Yüksek Performans: Hızlı, düzgün ısıtma ve güçlü, dengeli hava akışı için tasarlanmıştır.
Üstün Yüzey Kalitesi: Mükemmel aydınlatma ve ultra temiz, filtrelenmiş hava, en üst düzeyde bitirme sonuçları sağlar.
Operasyonel Güvenlik: Patlamaya dayanıklı aydınlatma, kapsamlı bir filtrasyon sistemi ve tam elektronik izleme ile üretilmiştir.
Dayanıklılık ve Esneklik: Sağlam malzemelerden üretilmiştir ve ısıtma türü, yalıtım ve egzoz konfigürasyonunda özelleştirme sunar.
Verimlilik: Otomatik kontroller ve yüksek kapasiteli sistemler, işlem süresini ve enerji israfını en aza indirir.
Sprey kabininin hava besleme ve egzoz sistemi, dört adet 1000 x 1000 x 1000mm
düz hava kanalı, bir adet 1000 x 1000mm 90° dirsek ve bir adet 1000 x 1000mm 45° dirsek içerir.
Bu çok yönlü boru hattı sistemi, çeşitli operasyonel ihtiyaçlara uyum sağlayarak verimli ve esnek hava akışı yönetimi sağlar.
Sağlam tasarım, etkili havalandırma ve egzozu destekleyerek sprey kabini içinde temiz ve kontrollü bir ortam sağlar.
|
İç
boyut
|
15000 × 5000 × 5000 mm (U × G × Y) |
|
dış
boyut
|
15130 × 6890 × 5600 mm (U×G×Y) |
| Bodrum |
Zeminin her iki tarafında 2 sıra 30x4 düz demir + ⌀8 bükülmüş çelik zemin ızgarası (24 adet) bulunmaktadır (isteğe bağlı yan duvar egzozu) |
| ön kapı |
Kapı boyutu: 4000 × 4600mm (G×Y), sac bükme kapı, 4 kapı kanadı, kare temperli cam pencere, dolgu: EPS. (Dolgu ayarlanabilir ve kapı elektrikli bir panjur ile donatılabilir) |
| çalışma kapısı |
2 set, çalışma kapısı boyutu: 800×2000mm (G×Y), ile donatılmış
basınç kilidi ve cam gözetleme penceresi
|
| duvar paneli |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 70mm,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar mühürlenmiş; ( Kaya yünü, PU isteğe bağlı )
|
| çatı |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 50mm ,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar mühürlenmiş; ( Kaya yünü, PU isteğe bağlı )
|
| aydınlatma |
Üst aydınlatma: 20 grup × 4 adet = 80 adet 18W lamba
Bel aydınlatması: 22 grup × 4 adet = 88 adet 18W lamba tüpü, LED
lamba tüpleri, patlamaya dayanıklı ışık kutusu
Aydınlatma ≥1000Lux
|
|
Hava Ünitesi
kurulum
|
Yan taraftan hava girişi, arkadan egzoz, kare boru
kaynak + alüminyum tee çerçeve, beyaz boya, yüksek mukavemetli makine yapımı 20mm kalınlığında kaya yünü levha maskesi
|
|
Hava
Hava Ünitesi
(2 grup)
|
Her grup, 2 adet harici rotorlu çift girişli santrifüj fan, tek motor gücü: 7.5KW; toplam debi: 40000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; hava besleme pnömatik ayar damperi, döngü başlatma pnömatik damperi ile donatılmıştır. |
|
Egzoz
Hava Ünitesi
(2 grup)
|
Her grup, 1 adet çift girişli santrifüj fan, kasnak tahriki, tek motor gücü: 11KW; toplam debi: 4000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; egzoz manuel ayar damperi ile donatılmıştır. |
|
Isıtma
Sistemi
(2 set)
|
Her grup, bir Riello RG5S Dizel brülör ile donatılmıştır,
maksimum ısı çıkışı 26.000KW; 304 paslanmaz çelik ısı eşanjör fırını ile donatılmıştır; sıcaklık artışı boyama: 20°C (0°C'den 20°C'ye püskürtme durumunda); fırın boyası: 10-15 dakika (20°C'den 60ºС'ye) boya durumu. (Doğal gaz ısıtma, elektrikli ısıtma
boru ısıtma ve kızılötesi fırın lambası ısıtma seçilebilir)
|
|
filtreleme
sistemi
|
1Hava besleme birincil filtre pamuğu: EN 779 seviyesi: G3
2 alt yüksek verimli filtrasyon: tam derinlikli üç boyutlu viskoz; EN799 seviyesi: F5,
3 Cam elyafı boyaya dayanıklı pamuk battaniye filtrasyonu: EN 779 Seviyesi: G3;
4. Aktif karbon partikül filtrasyonu: Egzoz gazındaki benzen ve ksilenleri adsorbe eder
|
| Elektronik kontrol sistemi |
Püskürtme boyama, ısıtmalı püskürtme boyama, fırın boyası, kurutma süresi ayarı, aydınlatma anahtarı, arıza gösterge ışığı, sıcaklık kontrol cihazı, güç anahtarı, acil durdurma anahtarı, zamanlayıcı, sıcaklık sınırlayıcı, ampermetre, voltmetre, basınç göstergesi, basınç alarmı |
|
Boru Hattı
sistemi
|
Her hava besleme ve egzoz grubu, 4 adet 10 00 x 10 00 x 1000mm düz hava kanalı, 1 adet 10 00 x 10 00mm 90° dirsek ve 1 adet 10 00 x 10 00mm 45° dirsek ile donatılmıştır; |
| toplam güç |
56KW |
Büyük boyutlu otomobil sprey kabini, üstün teknik özellikler ve uyarlanabilir özelliklerle çeşitli ihtiyaçları karşılamak üzere tasarlanmıştır.
İç boyutları 6900 × 3900 × 2650 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR)
dış ölçüleri ise 7000 × 5350 × 3400 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR) Sağlam bodrum
kare borular ve bir zemin ızgarası ile desteklenen, galvanizli sac bükme koruma özelliklerine sahiptir ve genel bir yük taşıma
kapasitesi 2.4T'dir, gerektiği gibi ayarlanabilir.
Ana ön kapı, 3000 × 2600mm (G×Y), kare temperli cam pencereler ve EPS dolgusu ile üç kanada sahiptir.
Ek bir çalışma kapısı, 800×2000mm (G×Y) boyutlarında, bir basınç kilidi ve gözetleme penceresi içerir.
Kabin’in EPS duvar panelleri ve galvanizli sac çatısı, isteğe bağlı malzemelerle birlikte sağlam yalıtım sağlar.
Aydınlatma sistemi, 32 üst ve 16 bel LED lambası ile 1000Lux'ün üzerinde aydınlatma sağlar. Hava ünitesi verimli bir şekilde yönetir
giriş ve egzoz, optimum ısıtma için bir Riello RG5S brülör tarafından desteklenir. Kapsamlı filtrasyon sistemi sağlar
temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas operasyonel kontrol sunar. Toplam güç
gereksinimi 17kW'dır. (ÖZELLEŞTİRİLEBİLİR)
