Yüksek sıcaklıklı doğal gaz ısıtma boyası araba onarım ve yeniden işleme için fırın püskürtme kabin
Avantajları:
Hızlı hava akışı yönetimi ve havalandırma
Dengeli Hava Değişim Sistemi: Kabin, kontrol edilen bir hava akışını sağlayan iki bağımsız hava kaynağı ünitesini (toplam 40.000 m3/h) ve iki egzoz ünitesini (toplam 4.000 m3/h) içerir.Boya uygulaması ve aşırı püskürtme ekstraksiyonu için ideal olan hafif pozitif basınç ortamı.
Çok yönlü kanal yapılandırması: Her bir hava işleme ünitesi, düz kanallardan oluşan özel bir boru sistemi tarafından desteklenir (1000 × 1000 × 1000 mm), 90 ° ve 45 ° dirsekler,Çeşitli tesis düzenlerine ve hava akışı gereksinimlerine uyum sağlamak için esnek rotasyon sağlanması.
Akıllı Hava Akışı Kontrolü: Hem besleme hem de egzoz sistemleri, farklı püskürtüme, pişirmeye uygun olarak gerçek zamanlı hava hızı ve haciminin ayarlanmasını sağlayan pnevmatik veya manuel damperlerle donatılmıştır,veya kurutma modları.
Teknik özellikler
Bu büyük ölçekli, tam özellikli püskürtme kabinleri, yüksek hacimli, profesyonel endüstriyel boyalama, fırınlama ve sonlandırma uygulamaları için tasarlanmıştır.Güçlü yapısı ve gelişmiş sistemleri kontrol edilen bir, güvenli ve verimli bir çevre.
1Yapısal Tasarım ve Boyutlar
Geniş çalışma alanı: 15.000 mm (L) × 5.000 mm (W) × 5.000 mm (H) büyüklüğünde büyük bir iç çalışma alanı sunar.
Güçlü Yapı: 70 mm kalınlığında bir EPS sandwich paneli duvarı ve 50 mm kalınlığında bir EPS çatı paneli ile inşa edilmiştir.426mm beyaz çelik ve kapalı çelik kenarları.
Erişilebilirlik: Büyük bir 4 yapraklı ana erişim kapısı (4.000 x 4.600 mm) ve gözlem pencereleri ve basınç kilitleri ile iki standart çalışma kapısı (800 x 2.000 mm) bulunur.
2Gelişmiş hava akışı ve havalandırma sistemi.
Yüksek Kapasiteli Hava İşleme: Doğrudan çevre kontrolü için iki bağımsız Makyaj Hava Birimi ve iki Egzoz Hava Birimi ile donatılmıştır.
Hava kaynağı: Dış rotor santrifüj fanları (2x 7,5KW motorlar birim başına) üzerinden toplam akış 40,000 m3/h.
Hava Egzozu: Kemerle çalışan santrifugal fanlar (2x 11KW motorlar) aracılığıyla toplam akış 4.000 m3/h'dir.
Çok yönlü Kanallama: Sistem, optimum hava akışı yönetimi için esnek ve verimli boru hattı düzenini sağlayan birden fazla 1000x1000 mm düz kanal, 90 ° ve 45 ° dirsek içerir.
3Kapsamlı filtreleme ve çevresel kontrol
Çok aşamalı filtrasyon: Dört aşamalı bir filtrasyon sistemi temiz giriş havasını ve güvenli egzozu sağlar:
Birincil Filtre (G3)
Yüksek verimliliğin altındaki filtre (F5)
Boya durdurma filtre (G3)
VOC'ları (benzen, ksilen) adsorbe etmek için aktif karbon filtresi.
Güçlü Isıtma Sistemi: Her biri Riello RG5S dizel yakıcı (260.000 KW maksimum çıkış) ve paslanmaz çelik ısı değiştiricisi ile iki bağımsız sistem.Kabin sıcaklığını 10-15 dakika içinde püskürtmek için 0°C'den 20°C'ye ve pişirmek için 60°C'ye yükseltebilir. (Doğal gaz/elektrik/IR seçenekleri mevcut).
En iyi çalışma ortamı ve güvenlik
Mükemmel Işıklandırma: 80 üstte monte edilmiş ve 88 bel seviyesinde bulunan 18W patlama geçirmez LED lamba kombinasyonu aracılığıyla ≥1000 Lux aydınlatma sağlar.
Entegre Kontrol Sistemi: Merkezi bir elektronik kontrol paneli tüm işlevleri yönetir: püskürtme, ısıtma, pişirme, kurutma zamanlayıcıları, aydınlatma ve acil durma.ölçüm cihazları (ammeter), voltmetre, basınç) ve tam operasyon gözetimi için alarm sistemleri.

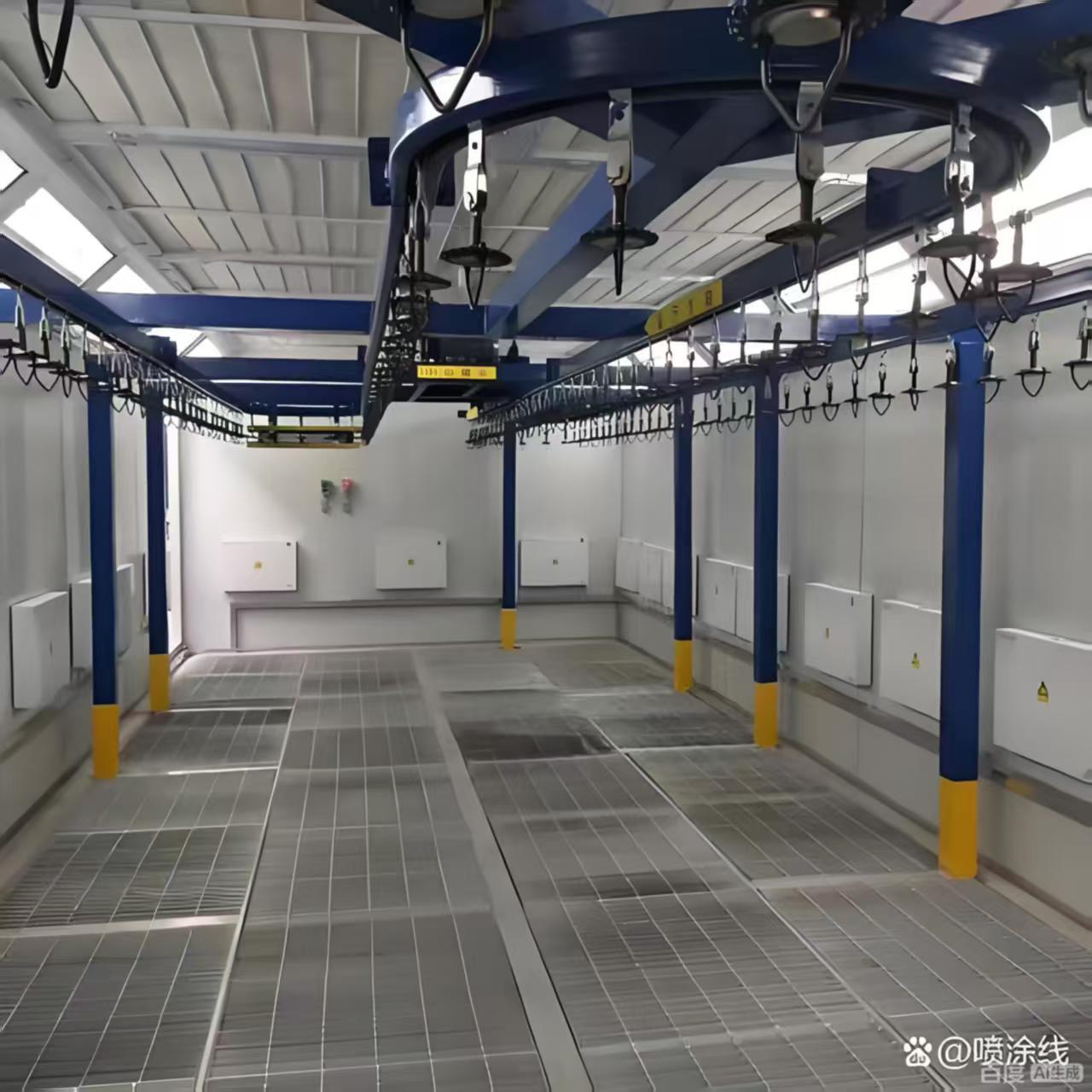

Zemin ve Havalandırma Seçenekleri: Düz demir ve bükülmüş çelik ızgaralar (24 adet) ile ızgaralı bir zemine sahiptir ve isteğe bağlı yan duvar egzoz konfigürasyonunu sunar.
|
İçeride.
Boyut
|
15000 × 5000 × 5000 mm (L × W × H) |
|
dış
Boyut
|
15130 × 6890 × 5600 mm (L×W×H) |
| Bodrum. |
Yerin her iki tarafında da 2 sıra 30x4 düz demir + 8 bükülmüş çelik zemin ızgaraları (24 parça) vardır (iletileri yan duvar egzozu) |
| Ön kapı |
Kapı boyutu: 4000 × 4600mm (W × H), metal plaka bükümlü kapı, 4 kapı yaprağı, kare sertleştirilmiş cam pencere, doldurma: EPS. (Doldurma ayarlanabilir,ve kapı elektrikli bir rulo panjurla donatılabilir) |
| Çalışan kapı |
2 set, çalışma kapısı boyutu: 800×2000mm (W×H),
Basınç kilitli ve cam gözlem penceresi
|
| Duvar paneli |
EPS duvar paneli, etkin genişliği 1150mm, toplam kalınlığı 70mm,
Renkli çelik plaka kalınlığı: 0.426mm, beyaz, çelik kenarları her iki tarafta da mühürlüdür (taş yünü, PU isteğe bağlı)
|
| Çatı |
EPS duvar paneli, etkin genişliği 1150mm, toplam kalınlığı 50mm,
Renkli çelik plaka kalınlığı: 0.426mm, beyaz, çelik kenarları her iki tarafta da mühürlüdür (taş yünü, PU isteğe bağlı)
|
| Işıklandırma |
Yukarı aydınlatma: 20 grup × 4 adet = 80 adet 18W lamba
Bel aydınlatması: 22 grup × 4 adet = 88 adet 18W lamba tüpü, LED
Lamba tüpleri, patlama geçirmez ışık kutusu
Işıklandırma ≥1000Lux
|
|
Hava Birimi
kurulum
|
Yan taraftan hava girişi, arka taraftan egzoz, kare boru
kaynak + alüminyum tee çerçevesi, beyaz boya, yüksek dayanıklılıklı makine yapımı 20 mm kalınlığında kaya yünü kart maskesi
|
|
Makyaj
Hava birimi
(2 grup)
|
Her bir grup 2 dış rotor çift giriş santrifüj fanı ile donatılmıştır, tek motor gücü: 7.5KW; toplam akış: 40000m3 / h, yüksüz rüzgar hızı: 0.25m/s; hava akışı pnömatik ayar amortisörü,Pnömatik damper başlatır.. |
|
Yorgun.
Hava birimi
(2 grup)
|
Her grup, 1 çift giriş santrifüj fanı, katran tahriki, tek motor gücü ile donatılmıştır: 11KW; toplam akış: 4000m3 / h, yüksüz rüzgar hızı: 0.25m/s; egzoz manuel ayar damper. |
|
Isıtma
Sistem
(2 set)
|
Her grup bir Riello RG5S dizel yakıcı ile donatılmıştır.
Maksimum ısı çıkışı 26.000KW; 304 paslanmaz çelik ısı değişim fırını ile donatılmıştır; sıcaklık yükseltme boyama: 20°C (0°C'den 20°C'ye kadar püskürtme durumunda); pişirme boyası:10-15 dakika (20°'dan 60oC'ye kadar) boya durumu. (Doğal gaz ısıtma, elektrik ısıtma
boru ısıtma ve kızılötesi fırın lambası ısıtma seçilebilir)
|
|
filtreleme
sistem
|
1Havalandırma birincil filtre pamuk: EN 779 seviyesi: G3
2 alt yüksek verimlilikli filtrasyon: tam derinlik üç boyutlu viskoz; EN799 seviyesi: F5,
3 Cam lif boyaya dayanıklı pamuk battaniye filtrasyonu: EN 779 Seviye: G3;
4Etkin karbon parçacıkları filtrasyonu: egzoz gazlarında benzen ve ksilen emiyor
|
| Elektronik kontrol sistemi |
Sprey boyama, ısıtıcı sprey boyama, pişirme boyası, kurutma süresi ayarlama, aydınlatma düğmesi, hata göstergesi ışığı, sıcaklık kontrolörü, güç düğmesi, acil durma düğmesi, zamanlayıcı,Sıcaklık sınırlayıcı.Ammeter, voltmeter, basınç ölçer, basınç alarmı |
|
Boru hattı
sistem
|
Her bir havalandırma ve egzoz grubu 10 00 x 10 00 x 1000 mm düz hava kanallarından oluşan 4 bölüm, 10 00 x 10 00 mm 90° dirseği ve 10 00 x 10 00 mm 45° dirseği olan 1 bölüm ile donatılmıştır. |
| Toplam güç |
56KW. |
Büyük boyutlu otomotiv püskürtme kabinleri, en iyi teknik özelliklerle çeşitli ihtiyaçları karşılamak için tasarlanmıştır.
İç boyutları 6900 × 3900 × 2650 mm'dir (L × W × H), ((ÖZGÜNLENMEK Mümkün)
Dış ölçümleri 7000 × 5350 × 3400 mm (L × W × H) iken. (Kustomlaştırılabilir) Sağlam bodrum
Galvanizli levha bükme deposu, kare borular ve bir zemin ızgara ile desteklenir, genel bir yük taşıma sağlar
2.4T kapasite, gerektiğinde ayarlanabilir.
Ana ön kapı, 3000 × 2600 mm (W × H), kare kalınlaştırılmış cam pencereleri ve EPS dolguları ile üç yapraklıdır.
Ek bir çalışma kapısı, boyutu 800 × 2000 mm (W × H), basınç kilidi ve gözlem penceresi içerir.
Kabinlerin EPS duvar panelleri ve galvanizli yaprak çatısı, opsiyonel malzemelerle sağlam yalıtım sağlar.
32 üst ve 16 bel LED lambası ile 1000Lux'tan fazla aydınlatma sistemi sunar.
En iyi ısıtma için bir Riello RG5S yakıcısı tarafından desteklenen kapsamlı filtrasyon sistemi,
Temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas bir operasyon kontrolü sunar.
İhtiyaç 17kW. (Kustomlaştırılabilir)
