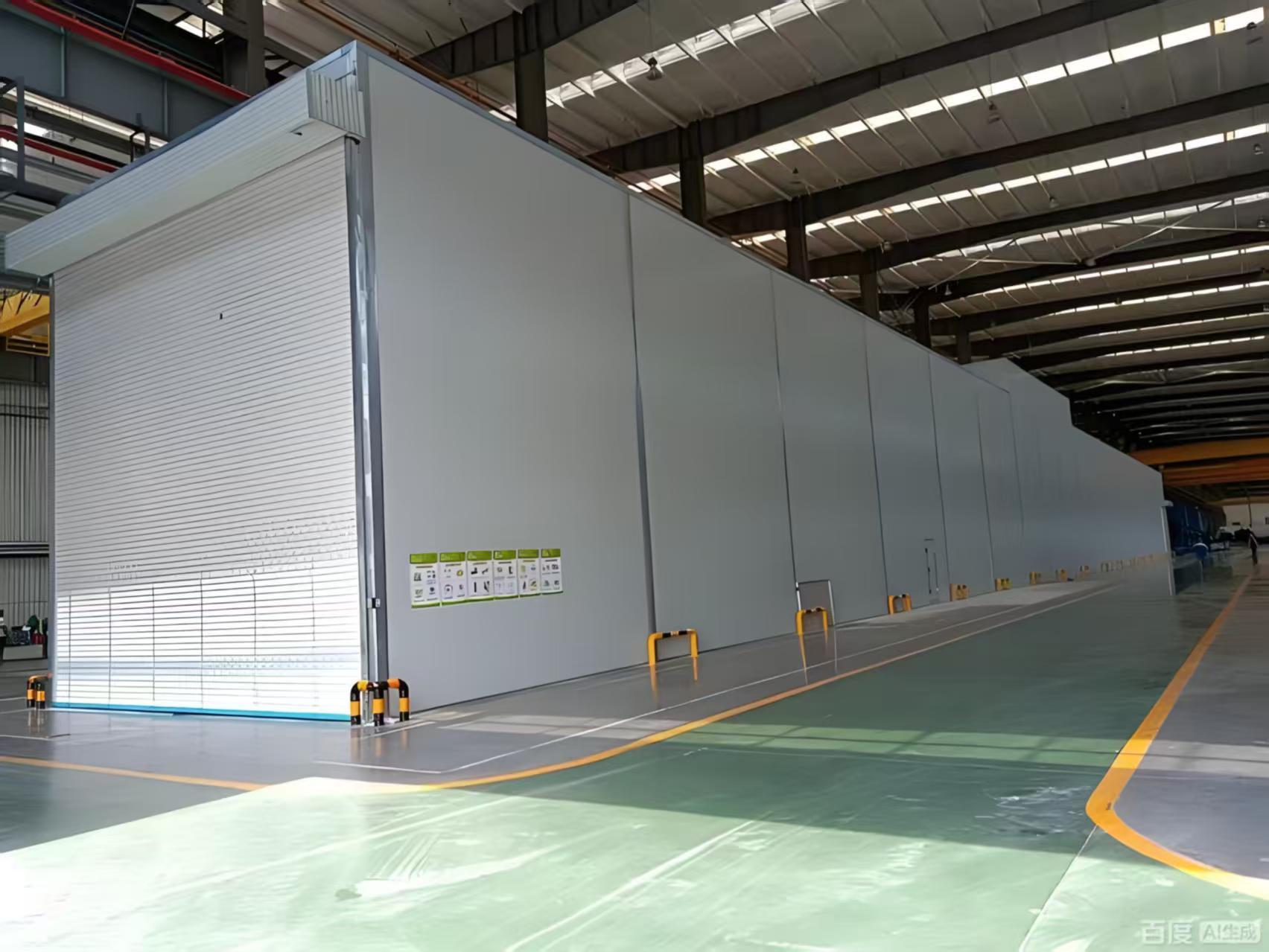

Standart Dizel Araba Isıtma Sistemi Boya Fırını Sprey Kabini (Araba Boyama için)
Avantajları:
Yüksek Verimli Filtreleme ve Çevresel Güvenlik
Çok Aşamalı Filtreleme Süreci:
Birincil filtreleme (G3) daha büyük havada asılı partikülleri yakalar.
İkincil filtreleme (F5) temiz giriş havası sağlar.
Boya tutucu filtreler (G3) püskürtme partiküllerini yakalar.
Aktif karbon filtreleme, benzen ve ksilen dahil olmak üzere tehlikeli VOC'leri adsorbe ederek uyumlu ve çevreye duyarlı egzoz sağlar.
Etkili Kirletici Kontrolü: Izgara zemin (24 çelik ızgara bölümü) ve isteğe bağlı yan duvar egzoz konfigürasyonlarının kombinasyonu, duman ve partiküllerin birikmesini önleyerek hava kalitesini ve operatör güvenliğini korur.
Teknik Özellikler
Bu büyük ölçekli, tam özellikli sprey kabini, yüksek hacimli, profesyonel endüstriyel boyama, pişirme ve son işlem uygulamaları için tasarlanmıştır. Sağlam yapısı ve gelişmiş sistemleri, kontrollü, güvenli ve verimli bir ortam sağlar.
1. Yapısal Tasarım ve Boyutlar
Geniş Çalışma Alanı: 15.000 mm (U) × 5.000 mm (G) × 5.000 mm (Y) ölçülerinde önemli bir iç çalışma alanı sunar.
Sağlam Yapı: 70 mm kalınlığında EPS sandviç panel duvar ve 50 mm kalınlığında EPS tavan paneli (kaya yünü veya PU seçenekleri mevcuttur), 0,426 mm beyaz renkli çelik ile kaplanmış ve çelik kenarları kapatılmıştır.
Erişilebilirlik: Büyük bir 4 kanatlı ana erişim kapısı (4.000 x 4.600 mm) ve gözetleme pencereleri ve basınç kilitleri ile iki standart çalışma kapısı (800 x 2.000 mm) içerir.
2. Gelişmiş Hava Akışı ve Havalandırma Sistemi
Yüksek Kapasiteli Hava İşleme: Hassas çevresel kontrol için iki bağımsız Hava Takviye Ünitesi ve iki Egzoz Hava Ünitesi ile donatılmıştır.
Hava Beslemesi: Dış rotorlu santrifüj fanlar aracılığıyla toplam 40.000 m³/saat akış (ünite başına 2x 7,5KW motor).
Hava Egzozu: Kayış tahrikli santrifüj fanlar aracılığıyla toplam 4.000 m³/saat akış (2x 11KW motor).
Çok Yönlü Kanalizasyon: Sistem, optimum hava akışı yönetimi için esnek ve verimli boru hattı düzeni sağlayan çoklu 1000x1000mm düz kanallar, 90° ve 45° dirsekler içerir.
3. Kapsamlı Filtreleme ve Çevresel Kontrol
Çok Aşamalı Filtreleme: Dört aşamalı bir filtreleme sistemi, temiz giriş havası ve güvenli egzoz sağlar:
Birincil Filtre (G3)
Alt-Yüksek Verimli Filtre (F5)
Boya Tutucu Filtre (G3)
VOC'leri (benzen, ksilen) adsorbe etmek için Aktif Karbon Filtre.
Güçlü Isıtma Sistemi: Her biri bir Riello RG5S dizel brülör (260.000 KW maksimum çıkış) ve paslanmaz çelik bir ısı eşanjörü ile iki bağımsız sistem. Püskürtme için 0°C'den 20°C'ye ve pişirme için 60°C'ye kadar kabin sıcaklığını 10-15 dakika içinde yükseltebilir. (Doğal gaz/elektrik/IR seçenekleri mevcuttur).
Optimal Çalışma Ortamı ve Güvenlik
Mükemmel Aydınlatma: 80 adet tavana monte edilmiş ve 88 adet bel seviyesinde 18W patlamaya dayanıklı LED lamba kombinasyonu ile ≥1000 Lux aydınlatma sağlar.
Entegre Kontrol Sistemi: Merkezi bir elektronik kontrol paneli tüm fonksiyonları yönetir: püskürtme, ısıtma, pişirme, kurutma zamanlayıcıları, aydınlatma ve acil durdurma. Tam operasyonel denetim için sıcaklık kontrol cihazları, göstergeler (ampermetre, voltmetre, basınç) ve alarm sistemleri içerir.
Zemin ve Havalandırma Seçenekleri: Düz demir ve bükülmüş çelik ızgaralar (24 parça) ile ızgaralı bir zemin içerir ve isteğe bağlı yan duvar egzoz konfigürasyonu sunar.
|
İç
boyut
|
15000 × 5000 × 5000 mm (U × G × Y) |
|
dış
boyut
|
15130 × 6890 × 5600 mm (U×G×Y) |
| Bodrum |
Zeminin her iki tarafında 2 sıra 30x4 düz demir + ⌀8 bükülmüş çelik zemin ızgarası (24 parça) bulunmaktadır (isteğe bağlı yan duvar egzozu) |
| ön kapı |
Kapı boyutu: 4000 × 4600mm (G×Y), sac bükme kapı, 4 kapı kanadı, kare temperli cam pencere, dolgu: EPS. (Dolgu ayarlanabilir ve kapı elektrikli bir panjur ile donatılabilir) |
| çalışma kapısı |
2 set, çalışma kapısı boyutu: 800×2000mm (G×Y), ile donatılmış
basınç kilidi ve cam gözetleme penceresi
|
| duvar paneli |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 70mm,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar kapatılmış; ( Kaya yünü, PU isteğe bağlı )
|
| çatı |
EPS duvar paneli, etkili genişlik 1150mm, toplam kalınlık 50mm ,
renkli çelik plaka kalınlığı: 0.426mm, beyaz, her iki tarafta çelik kenarlar kapatılmış; ( Kaya yünü, PU isteğe bağlı )
|
| aydınlatma |
Üst aydınlatma: 20 grup × 4 adet = 80 adet 18W lamba
Bel aydınlatması: 22 grup × 4 adet = 88 adet 18W lamba tüpü, LED
lamba tüpleri, patlamaya dayanıklı ışık kutusu
Aydınlatma ≥1000Lux
|
|
Hava Ünitesi
kurulum
|
Yan taraftan hava girişi, arkadan egzoz, kare boru
kaynak + alüminyum tee çerçeve, beyaz boya, yüksek mukavemetli makine yapımı 20mm kalınlığında kaya yünü levha maskesi
|
|
Takviye
Hava ünitesi
(2 grup)
|
Her grup, 2 dış rotorlu çift girişli santrifüj fan, tek motor gücü: 7.5KW; toplam akış: 40000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; hava besleme pnömatik ayar damperi, döngü başlatma pnömatik damperi. |
|
Egzoz
Hava ünitesi
(2 grup)
|
Her grup, 1 çift girişli santrifüj fan, kasnak tahriki, tek motor gücü: 11KW; toplam akış: 4000m3 /saat, yüksüz rüzgar hızı: 0.25m/s; egzoz manuel ayar damperi. |
|
Isıtma
Sistem
(2 set)
|
Her grup, bir Riello RG5S Dizel brülör ile donatılmıştır,
26.000KW'lık maksimum ısı çıkışı; 304 paslanmaz çelik bir ısı eşanjör fırını ile donatılmıştır; sıcaklık artışı boyama: 20°C (püskürtme durumunda 0°C'den 20°C'ye); fırın boyası: 10-15 dakika (20° ila 60ºС) boya durumu. (Doğal gaz ısıtma, elektrikli ısıtma
tüp ısıtma ve kızılötesi pişirme lambası ısıtma seçilebilir)
|
|
filtreleme
sistem
|
1Hava besleme birincil filtre pamuğu: EN 779 seviyesi: G3
2 alt yüksek verimli filtrasyon: tam derinlikli üç boyutlu viskoz; EN799 seviyesi: F5,
3 Cam elyafı boya dirençli pamuk battaniye filtrasyonu: EN 779 Seviyesi: G3;
4. Aktif karbon partikül filtrasyonu: egzoz gazında benzen ve ksilen adsorbe eder
|
| Elektronik kontrol sistemi |
Sprey boyama, ısıtma sprey boyama, fırın boyası, kuruma süresi ayarı, aydınlatma anahtarı, arıza gösterge ışığı, sıcaklık kontrol cihazı, güç anahtarı, acil durdurma anahtarı, zamanlayıcı, sıcaklık sınırlayıcı, ampermetre, voltmetre, basınç göstergesi, basınç alarmı |
|
Boru Hattı
sistem
|
Her hava besleme ve egzoz grubu, 4 bölüm 10 00 x 10 00 x 1000mm düz hava kanalı, 1 bölüm 10 00 x 10 00mm 90° dirsek ve 1 bölüm 10 00 x 10 00mm 45° dirsek ile donatılmıştır; |
| toplam güç |
56KW |
Büyük boyutlu otomobil sprey kabini, çeşitli ihtiyaçları karşılamak için birinci sınıf teknik özelliklerle tasarlanmıştır
ve uyarlanabilir özellikler. İç boyutlar 6900 × 3900 × 2650 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR)
dış ölçüler ise 7000 × 5350 × 3400 mm (U × G × Y) (ÖZELLEŞTİRİLEBİLİR). Sağlam bodrum
kare borular ve bir zemin ızgarası tarafından desteklenen galvanizli sac bükme istifleme özelliklerine sahiptir ve genel bir yük taşıma
kapasitesi 2.4T'dir, gerektiği gibi ayarlanabilir.
Ana ön kapı, 3000 × 2600mm (G×Y), kare temperli cam pencereler ve EPS dolgusu ile üç kanada sahiptir.
Ek bir çalışma kapısı, 800×2000mm (G×Y) boyutlarında, bir basınç kilidi ve gözetleme penceresi içerir.
Kabin’in EPS duvar panelleri ve galvanizli sac tavanı, isteğe bağlı malzemelerle birlikte sağlam yalıtım sağlar.
Aydınlatma sistemi, 32 üst ve 16 bel LED lamba ile 1000Lux'un üzerinde aydınlatma sağlar. Hava ünitesi verimli bir şekilde yönetir
giriş ve egzoz, optimum ısıtma için bir Riello RG5S brülör tarafından desteklenir. Kapsamlı filtreleme sistemi sağlar
temiz bir çalışma ortamı, elektronik kontrol sistemi ise hassas operasyonel kontrol sunar. Toplam güç
gereksinimi 17kW'dır.(ÖZELLEŞTİRİLEBİLİR)
