Anahtar Teslim Klima Bileşeni Toz Boya Hattı | Tam Daldırma Ön İşlem ve Kür Sistemi

Ürün

Hareketli Konteyner püskürtme kabinleri

Filtre tüketici malzemeleri

Bize Ulaşın

coattech@spraying-booth.com

+86 189 8118 9424

Şimdi iletişime geçin

Anahtar Teslim Klima Bileşeni Toz Boya Hattı | Tam Daldırma Ön İşlem ve Kür Sistemi

Adedi:	1
Fiyat:	USD8000-USD1200/SET
Standart Paketleme:	Normal film ve karton ile
Teslim süresi:	Depozitodan 15 gün sonra
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	30 takım/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

CoatTech

Sertifika

Model numarası

Treyler Püskürtme Kabini

Ana kapı::

Kat stili veya elektrikli haddeleme stili

Kaplama:

10-50um

Enerji Kullanma::

Dizel, gaz, buhar, elektrik veya diğer seçenek

Gürültü Seviyesi:

≤80dB

Güç kaynağı::

380V/50Hz/3ph veya başka bir seçenek

Malzeme:

Çelik

Enerji Kaynakları::

Su, elektrik, gaz

Başvuru::

Otobüs/kamyon veya diğer metalik ürünler

Isıtma sistemi:

Riello Marka Brülör

Vurgulamak:

anahtar teslim klima boyama hattı

tam daldırma ön işlem sistemi

toz boya kür sistemi

Ürün Açıklaması

Selam Millet, bu projeyi 4 alt projeye böleceğiz

Proje Tam Klima Bileşeni Daldırma Ön İşlem ve Toz Boya Üretim Hattı

Belge Referansı: CTI-EXP-2026-ACPC

Tarih: 27 Ağustos 2026

Küresel Müşterilere Duyuru: Bu teklif, klima metal muhafazaları ve bileşenleri için tasarlanmış otomatik/yarı otomatik endüstriyel toz boya tesisi için eksiksiz teknik özellikleri, proses iş akışını, sistem mimarisini, güvenlik yönergelerini ve standart tedarik kapsamını detaylandırmaktadır.

Anahtar Teslim Klima Bileşeni Toz Boya Hattı | Tam Daldırma Ön İşlem ve Kür Sistemi

Proje 1

Klima muhafazaları için bu özel parti tipi toz boya hattını tasarlarken, ana baş ağrımız sadece 200°C kürleşme işaretine ulaşmak değildi; 4 aşamalı silan tankları ile nem kurutma fırını arasındaki su sürüklenmesini nasıl durduracağımızı bulmaktı. Ağır çelik çerçevelerde (çift askılı 300 kg'a kadar) flaş paslanma ile uğraştıysanız,

standart katalog özelliklerinin yetersiz kaldığını bilirsiniz. Sonunda, işçilerin 3,8 metrelik panelleri taşımaktan belini kırmaması için üstten monoray döngüsünü yer taşıma arabalarıyla birleştirdik.

Aşağıda, standart 40HQ konteynerlerde inşa ettiğimiz ve gönderdiğimiz kurulumun tam mühendislik dökümü yer almaktadır; gereksiz ayrıntı yok, sadece ham teknik parametreler ve gerçek imalat özellikleri

1. Proje Genel Bakış ve Temel Tasarım Koşulları

1.1 Temel Çalışma Parametreleri

Parametreler	Özellikler
İş Parçası Malzemesi	Paslanmaz sac, çelik çerçeveler, klima muhafazaları
Kaplama Yöntemi	Manuel elektrostatik toz püskürtme (Akıllı dijital tabanca)
Maks. Entegre İş Parçası Boyutları	U3800 mm x G450 mm x Y2600 mm (Müşteri Tarafından Onaylandı)
Maks. Yükleme Ağırlığı	≤ 300 kg (askılar, çift noktalı süspansiyon dahil)
Tasarım Üretim Döngü Hızı	Parti başına 30 dakika / fırın yükleme
Konveyör Taşıma Modu	Monoray üstten askı hattı + Yer raylı araba transfer sistemi
Genel Tesis Yerleşim Ayak İzi	Ana yerleşim çiziminde belirtildiği gibi (ön işlem alanı için yaklaşık U8,5m x G4,6m x Y3,5m)

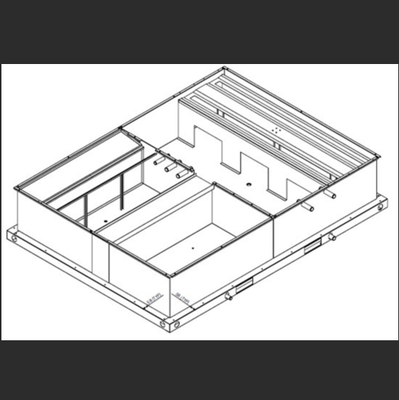

Tesis Ekipmanı Kapsamı	4 Aşamalı Daldırma Ön İşlem Sistemi (1 set), Su Kurutma Fırını (1 set), Toz Kürleşme Fırını (1 set), Püskürtme Kabini ve İkincil Kurtarma Sistemi (1 set), Konveyör Hatları (1 set), Entegre Elektrik Kontrolleri (2 set)

1.2 Yardımcı Tesis ve Çevresel Gereksinimler

Parametreler	Özellikler
Güç Şebekesi Beslemesi	380V / 220V, 3 Fazlı 5 Telli / 1 Fazlı, 50Hz (Voltaj Dalgalanma Aralığı: ±%10)
Toplam Kurulu Güç Kapasitesi	218 kW (Isıtma Sistemi: 192 kW, Püskürtme Sistemi: 15 kW, Sirkülasyon Fanları: 11 kW)
Basınçlı Hava Besleme Basıncı	≥ 0,7 MPa
Basınçlı Hava Kalite Kriterleri	Maks. izin verilen su içeriği< 1,3 g/m³, Maks. izin verilen yağ içeriği< 0,1 mg/m³
Basınçlı Hava Tüketim Oranı	Tepe Akış: 6,0 m³/dak \| Sürekli Çalışma Akışı: 2,0 m³/dak
Endüstriyel Su Besleme Basıncı	0,15 MPa ~ 0,30 MPa
Su Tüketim Oranı	Yaklaşık 0,1 Ton/saat (Basınç ≥ 0,25 MPa)

1.3 Uyumluluk Tasarım Standartları ve Kodları

● GB7691-2003:Boya için Güvenlik Kodu - Güvenlik Yönetimi Genel Kuralları

● GB6514-1995:Boya için Güvenlik Kodu - Proses Güvenliği ve Havalandırma/Arıtma

● GB7692-1999:Boya için Güvenlik Kodu - Ön İşlem Proses Güvenliği ve Havalandırma

● GB12942-2006:Boya için Güvenlik Kodu - Kapalı Alanlar için Güvenlik Teknik Gereksinimleri

● GB935-89:Yüksek Sıcaklık Çalışma Ortamlarında Termal Radyasyona Sürekli Maruz Kalma Süresi Limitleri

● GBZ1-2002 & GBZ2-2002:Endüstriyel İşletmeler için Hijyen Standartları ve Mesleki Maruz Kalma Limitleri

● GB4064-83 & GB50254-1996:Düşük Voltajlı Cihazlar için Genel Elektrik Güvenliği Direktifleri ve Kurulum Mühendisliği Kodu

● GB14443-1993:Boya için Güvenlik Kodu - Boya Kurutma Fırınları için Güvenlik Teknik Düzenlemeleri

2. Tam Proses Akışı ve Çalışma Döngüsü

Aşama	İşlem Adımı	Yöntem / Ortam	Kimyasal / Ortam	Bekleme Süresi	Çalışma Sıcaklığı.
01	Yükleme (Yukarı Yükleme)	Üst Vinç / Kaldırıcı	YOK	Partiye Bağlı	Ortam
02	Ön Yağ Alma ve Yağ Alma	Kimyasal Daldırma Tankı	Yağ Çözücü	3 dk	Ortam
03	Su Durulama (Aşama 1)	Daldırma Yıkama	Endüstriyel Musluk Suyu	1 dk	Ortam
04	Silan / Fosfatlama Ön İşlemi	Kimyasal Daldırma Tankı	Silan Maddesi	3 dk	Ortam
05	Su Durulama (Aşama 2)	Daldırma Yıkama	Endüstriyel Musluk Suyu	1 dk	Ortam
06	Nem Kurutma Fırını	Sıcak Hava Sirkülasyonu	Elektrikli Isıtma (84 kW)	10 - 20 dk	120°C ~ 160°C
07	Soğutma Aşaması	Doğal Hava Soğutma	Ortam Havası	10 dk	Ortam
08	Toz Püskürtme	Manuel Elektrostatik Tabanca	Termoset Toz	Partiye Bağlı	Ortam
09	Toz Kürleşme Fırını	Sıcak Hava Sirkülasyonu	Elektrikli Isıtma (108 kW)	15 - 20 dk	180°C ~ 200°C
10	Son Ürün Soğutma	Doğal Hava Soğutma	Ortam Havası	40 dk	Ortam
11	Boşaltma (Aşağı Boşaltma)	Manuel İşlem	YOK	Partiye Bağlı	Ortam

Bugünlük bu kadar, yarın 28 Ağustos'ta devam edelim
