Endüstriyel Elektrikli Sıcak Hava Dolaşımı Nem Kurutma Fırını Kaplı Parçalar için

Ürün

Hareketli Konteyner püskürtme kabinleri

Filtre tüketici malzemeleri

Bize Ulaşın

coattech@spraying-booth.com

+86 189 8118 9424

Şimdi iletişime geçin

Endüstriyel Elektrikli Sıcak Hava Dolaşımı Nem Kurutma Fırını Kaplı Parçalar için

Adedi:	1
Fiyat:	USD8000-USD1200/SET
Standart Paketleme:	Normal film ve karton ile
Teslim süresi:	Depozitodan 15 gün sonra
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	30 takım/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

CoatTech

Sertifika

Model numarası

Klima Bileşeni Toz Boya Hattı

Ana kapı::

Kat stili veya elektrikli haddeleme stili

Kaplama:

10-50um

Enerji Kullanma::

Dizel, gaz, buhar, elektrik veya diğer seçenek

Gürültü Seviyesi:

≤80dB

Güç kaynağı::

380V/50Hz/3ph veya başka bir seçenek

Malzeme:

Çelik

Enerji Kaynakları::

Su, elektrik, gaz

Başvuru::

Otobüs/kamyon veya diğer metalik ürünler

Isıtma sistemi:

Riello Marka Brülör

Vurgulamak:

Endüstriyel elektrikli kurutma fırını

Sıcak hava dolaşımı nemli fırın

Kaplı parçalar için kurutma fırını

Ürün Açıklaması

Merhaba arkadaşlar, bu projeyi 4 alt projeye bölerek devam edelim, işte 2. alt proje şu an

ProjeKomple Klima Bileşeni Daldırma Ön Arıtma ve Toz Boya Üretim Hattı

Belge Referansı:CTI-EXP-2026-ACPC

Tarih:28 Ağustos 2026

Küresel Müşterilere Bildirim:Bu teklif, klimanın metalik muhafazaları ve bileşenleri için tasarlanan otomatik/yarı otomatik endüstriyel toz kaplama tesisinin tüm teknik özelliklerini, süreç iş akışını, sistem mimarisini, güvenlik yönergelerini ve standart tedarik kapsamını ayrıntılarıyla anlatır.

Endüstriyel Elektrikli Sıcak Hava Dolaşımı Nem Kurutma Fırını Kaplı Parçalar için

Proje 2

Klima muhafazaları için bu özel parti tipi toz boya hattını tasarladığımızda, asıl baş ağrımız sadece 200°C kürleme hedefine ulaşmak değildi; 4 aşamalı silan tankları ile nem kurutma fırını arasında su sürüklenmesini nasıl durduracağımızı bulmaktı. Ağır çelik çerçevelerde (çift askıyla 300 kg'a kadar) ani pas sorunuyla karşılaştıysanız,

standart katalog özelliklerinin yeterli olmadığını biliyorsunuz. İşçilerin 3,8 metrelik panelleri hareket ettirirken bellerini kırmamaları için tavandaki monoray hattını yer taşıma arabalarıyla birleştirmeyi başardık.

Aşağıda, standart 40HQ konteynerlerde oluşturup gönderdiğimiz kurulumun tam mühendislik dökümü yer almaktadır; tüylenme yok, yalnızca ham teknik parametreler ve gerçek üretim özellikleri

3. Detaylı Ekipman Teknik Özellikleri

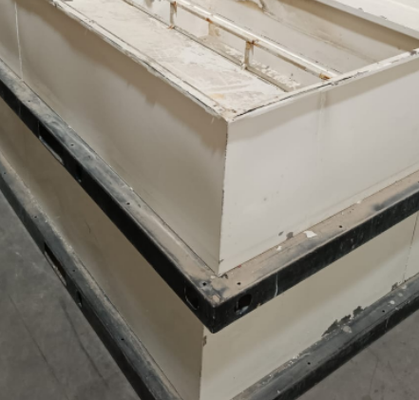

3.1 Daldırma Ön Arıtma Sistemi (4 Kademeli Tanklar)

Mükemmel boya yapışması ve uzun vadeli korozyon önleyici performans sağlamak üzere yüzeydeki yağın tamamen çıkarılması, aşındırılması ve silan pasivasyonu için tasarlanmıştır.

Parametreler	Özellikler
İşleme Kapasitesi / Hızı	Tasarlanan işlem hızı: 10 dakika / askı (parti hızı)
Genel Boyut (Sistem)	U8,5 m × G4,6 m × Y3,5 m
Tek Tank Boyutları	U4,5 m × G2,0 m × Y3,5 m (4 ayrı tank ünitesi)
İç Plaka Malzemesi	3,0 mm SUS304 / SUS201 Paslanmaz Çelik levha dikişsiz kaynak
Dış Yapısal Çerçeve	100 mm × 100 mm × 3,0 mm Kare Çelik Boru ağır hizmet tipi yapı
Tank Yapılandırmaları	Tank 1: Yağ Alma \| Tank 2: Durulama 1 \| Tank 3: Silan Pasivasyonu \| Tank 4: Durulama 2

3.2 Sulu Nem Kurutma Fırını

Metal yüzeyi ani paslanma olmadan toz yapışmasına hazırlamak için durulama sonrasında iş parçaları üzerinde kalan nemi hızla giderir.

Parametreler	Özellikler
Fırın İç/Dış Ölçüleri	U4,5 m × G3,09 m × Y3,8 m (Dış Zarf)
Yapısal İnşaat	Modüler sandviç panel köprü tipi izolasyon yapısı. İç plaka: 0,7 mm Galvanizli Çelik; Dış plaka: 0,6 mm Renkli Kaplamalı Çelik (Beyaz)
Isı Yalıtımı	120 mm yüksek yoğunluklu Taş Yünü (Yoğunluk: 100-110 kg/m³), dikişlerde silikat alüminyum yün dolgulu. Yüzey sıcaklığı ≤ Ortam + 10°C
Isıtma Kaynağı ve Kapasitesi	Elektrikli Isıtma Elemanı (Kanatlı SS ısıtma boruları, 2kW × 42 adet = 84 kW toplam güç)
Hava Devridaim Sistemi	5,5 kW yüksek sıcaklıklı santrifüj fan (16Mn çark, C tipi tahrik) aracılığıyla üstten emme ve alttan beslemeli cebri sıcak hava sirkülasyonu
Kurutma Termal Parametreleri	Çalışma Sıcaklığı: 120°C ~ 160°C \| Isınma süresi: 25°C'den hedef sıcaklığa ≤ 40 dakika \| Enerji Tüketimi: ~84 kWh

3.3 Toz Kürleme Fırını

Termoset toz kaplamaları eritmek, akıtmak ve tekdüze bir koruyucu kabuk halinde çapraz bağlamak için tasarlanmış yüksek sıcaklıkta pişirme fırını.

Parametreler	Özellikler
Fırın Zarf Ölçüleri	U4,5 m × G3,09 m × Y4,1 m
Yapısal Panel Özellikleri	Yıkılabilir modüler paneller; 0,7 mm Galvanizli İç / 0,6 mm Renkli Kaplamalı Dış / 120 mm Taşyünü Levha (100 kg/m³)
Kapı ve Kenar Düzeltme	P tipi yüksek sıcaklık silikon kauçuk sızdırmazlık şeritli çift açık kapılar (2 kanat); 1,2 mm soğuk haddelenmiş çelik gök mavisi dış köşe kaplama
Isıtma Kaynağı ve Kapasitesi	Alt taraflara monte edilmiş Elektrikli Isıtma Elemanları (Kanatlı ısıtma boruları, 2kW × 54 adet = 108 kW toplam güç)
Devridaim Fan Ünitesi	5,5 kW yüksek sıcaklıklı santrifüj fan (P=5,5kW, 4-72-5A modeli, 16Mn ısıya dayanıklı pervane)
Kürleme Termal Parametreleri	Çalışma Sıcaklığı: 180°C ~ 200°C \| Sertleşme süresi: 15-20 dk \| Isınma süresi: 25°C ila 200°C ≤ 40 dakika \| Enerji Tüketimi: ~108 kWh

Bugün Bu kadar, yarın 29 Ağustos'ta devam edelim
