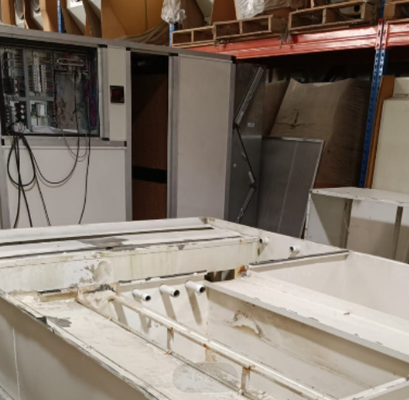

Yüksek Sıcaklıklı Termosetize Toz Düzeltme Fırını (180°C - 200°C)

Parametreler

Özellikler

Kabine Ayrımcılığı

Toplam 2 Kontrol Dolabı: Su Kurutma Fırını ve Sprey Booth/Recovery için Kabine 1; Toz Düzeltme Fırını için Kabine 2

Temel Elektriksel Bileşenler

Chint Electric Premium düşük voltajlı kırıcılar, kontaktörler, termal röleler ve dijital sıcaklık denetleyicileri

Kontrol fonksiyonları

Dijital ekranla otomatik sıcaklık düzenleme, dolaşım fanları için gecikmeli kapanma, çalıştırılmadan / kapatılmadan önce sesli / görsel alarmlar, faz kaybı, aşırı yük ve kısa devre koruması

Kablolama ve Kablolama

Jiangyang Kablosu (Ulusal Standart); Sensör kabloları Elektromanyetik Bozukluklara (EMC) direnmek için 3 telli koruma kabloları kullanır

Kategorisi

Belirli Görev / Malzeme

Sorumlu Taraf

Elektrik İşleri

Fabrika alt istasyonundan ekipman kontrol dolaplarına ana güç kaynağı yönlendirmesi

Alıcı (A Taraf)

Elektrik İşleri

Kontrol dolaplarından bireysel motorlara, ısıtıcılara ve sensörlere kablolama

Satıcı (B Tarafı)

Sivil ve tesis yapısı

Tesis aydınlatması, yangın koruma sistemleri, genel tesis havalandırması/egzoz boruları

Alıcı (A Taraf)

Sivil ve tesis yapısı

Çatı açıkları, su yalıtımı/sızıntı kapatma, atık su/egzoz gazı arıtma tesisleri

Alıcı (A Taraf)

Sivil ve tesis yapısı

Sivil temeller, demir beton zemin, hendekler ve drenaj kanalları

Alıcı (A Taraf)

Utilities Piping

Ekipmanın bağlantı noktalarına kadar su/sıkıştırılmış hava tedarik boruları

Alıcı (A Taraf)

Utilities Piping

Ekipmanın bağlantı noktalarından iç aktüatörlere giden borular, valfler ve pnevmatik hatlar

Satıcı (B Tarafı)

Yerel Kurulum

Ekipmanların boşaltılması, forklift, vinç, elektrik ve güç tesisatının sağlanması

Alıcı (A Taraf)

Yerel Kurulum

Fiziksel konumlandırma, mekanik montaj, elektrik kabloları ve sistem devreye girmesi

Satıcı (B Tarafı)

Lojistik ve Yaşama

Satıcının montaj mühendisleri için konaklama, yemek ve yerel ulaşım

Alıcı (A Taraf)

- Hayır, hayır.

Ekipman modülünün açıklaması

Spesifikasyon Özetleri

Qty

Fiyat (USD)

1

Dondurma ön işleme sistemi

4 Tank (L4.5m × W2.0m × H3.5m), 3.0mm SUS Paslanmaz iç, 100mm boru dışı

1 set

27 dolar.164.18

2

Elektrikli Toz Düzeltme Fırını

L4.5m × W3.09m × H4.1m, 120mm Rockwool yalıtım, çift kapı

1 set

İki dolar.522.39

3

Sertleştirme Fırın Isıtma Sistemi

108 kW elektrikli kanatlı borular (2kW × 54), 5.5kW yüksek sıcaklıklı dolaşım fanı

1 set

İki dolar.328.36

4

Süspansiyon Üst Yol

MY-XT-200 Ağır ray (toplam 30 m), portarya yapısı, 24 araba tekerleği

1 set

1 dolar.746.27

5

Barut püskürtme kabin ve ilk iyileşme

L4.5m × W2.5m × H4.1m, 50mm Rockwool panelleri, 7 kartuşlu atış geri kazanımı

1 set

6 dolar.597.01

6

İkincil Barut Geri Kazanma Kulesi

L1.4m × W1.4m × H4.0m, 9 Nano-film kartuş, 15 kW egzoz fanı, ses kesici kutusu

1 set

6 dolar.985.07

7

Elektrikli Su Nemli Kurutma Fırını

L4.5m × W3.09m × H3.8m, 120mm Rockwool yalıtım, çift kapı

1 set

İki dolar.328.36

8

Kurutma Fırını Isıtma Sistemi

84 kW elektrikli kanatlı borular (2kW × 42), 5,5kW yüksek sıcaklıklı dolaşım fanı

1 set

1 dolar.940.30

9

El Elektrostatik Barut Silahı

2026 Akıllı Çift Dijital Görüntüleyici Silah, SS hopper, KCI toz pompası, araba

1 set

1 dolar.358.21

10

Merkezi Kontrol Sistemi

2 Set Kontrol Kabineleri, Chint kesicileri/kapılandırıcıları, EMC korumalı sensör kabloları

2 set

İki dolar.522.39

11

Yüzey Boyası ve Bitirme

Putty dolgu, pas karşıtı primer kaplama, son polyurethane üst kaplama bitirme

1 Lot

388 dolar.06

12

Fabrika Üretim İşçileri

Fabrika yapısal imalat, kesme, kaynak ve montaj işçileri

1 Lot

6 dolar.208.96

Toplam Fiyat (EXW / FOB Çin Limanı, Vergi ve Nakliye hariç):

62 dolar.089.55 ABD Doları
