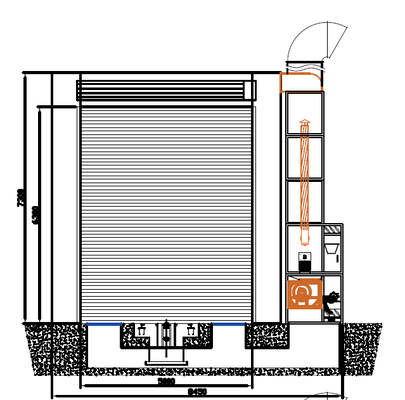

Transformer Tank Spray & Baking Booth CoatTech

Adedi:	1
Fiyat:	USD8000-USD15000/SET
Standart Paketleme:	Normal film ve karton ile
Teslim süresi:	Depozitodan 15 gün sonra
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	30 takım/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

CoatTech

Sertifika

Model numarası

Tank Püskürtme ve Pişirme Kabini Serisi

isim:

Trafo Tankı Püskürtme ve Pişirme Kabini

Güç kaynağı::

380V/50Hz/3ph veya başka bir seçenek

Enerji Kullanma::

Dizel, gaz, buhar, elektrik veya diğer seçenek

Ana kapı::

Kat stili veya elektrikli haddeleme stili

motor::

Çin markası veya ithalat markası

Kontrol Sytem::

Anahtar stili veya PLC dokunmatik ekran kontrolü

Duvar::

Metal Sheld, EPS, Seçenek için PU Rock yünü

Renk::

Beyaz veya başka bir seçenek

Başvuru::

Otobüs/kamyon veya diğer metalik ürünler

Enerji Kaynakları::

Su, elektrik, gaz

Kaplama:

10-50um

Boyut::

Gerektiği gibi

Gürültü Seviyesi:

≤80dB

Boyut:

Büyük

Malzeme:

Çelik

Kullanım:

Otomotiv Boyama, Mobilya Boyama, Endüstriyel Boyama

Renk:

Beyaz/Özelleştirilmiş

Filtre Sistemi:

Tavan Filtresi, Fiberglas Filtre, Aktif Karbon Filtre

Kapı Tipi:

Sarılır Kapı/Özelleştirilmiş

Ürün Tipi:

Serpilme kabını

Aydınlatma:

neden olmuş

Isıtma sistemi:

Riello Marka Brülör

Hava akışı:

25000m³/h/Özelleştirilmiş

Kontrol Sistemi:

plc kontrol paneli

18.5KW/Özelleştirilmiş

Gerilim:

3*380V 1*220V

Ürün Açıklaması

Transformatör Tank Püskürtme ve Boyama Kabini

Büyük boyutlu transformatör tanklarını — içten ve dıştan — tek bir kapalı, patlamaya dayanıklı kabinde boyayın. 12.000 mm ve 50 ton ağırlığa kadar iş parçalarına göre yapılandırılabilir, yer montajlı zincir transferi sayesinde vinç ihtiyacını ortadan kaldırır.

1. Tipik İş Parçaları

İş Parçası	Tipik Boyut	Tipik Ağırlık	Kaplama Gereksinimi
Güç transformatörü tankı	6.000 – 12.000 mm U	10 – 50 T	Dış hava koşullarına dayanıklı + iç yağa dayanıklı kaplama
Dağıtım transformatörü tankı	2.000 – 6.000 mm U	2 – 10 T	Tek kat dış, isteğe bağlı iç
Transformatör radyatörü / soğutucusu	1.500 – 4.000 mm U	0.5 – 3 T	Daldırma veya püskürtme, yalnızca dış
Büyük çelik imalatı	15.000 mm U'ya kadar	60 T'ye kadar	Astar + son kat, püskürtme ve fırınlama
Basınçlı kap	3.000 – 10.000 mm U	5 – 30 T	Dış korozyon önleyici kaplama

2. Büyük Tanklar İçin Kapalı Kabin Neden Gerekli?

· Aşırı püskürtme kontrolü — 35 tonluk bir tank çok büyük bir boya bulutu oluşturur; dört aşamalı filtrelemeli kapalı bir alan, bunu atölyeden ve komşu ekipmanlardan uzak tutar.

· Patlama koruması — yağ bazlı kaplamalar patlamaya dayanıklı motorlar, aydınlatma, kontrol kabinleri ve kablolama gerektirir. Açık püskürtme bunu karşılayamaz.

· Tek yerde püskürtme ve fırınlama — 35 tonluk bir iş parçası konumlandırıldıktan sonra onu tekrar hareket ettirmek istemezsiniz. Aynı alanda ısıtma, tüm taşıma adımını ortadan kaldırır.

· Uzun yüzeylerde tutarlı yüzey kalitesi — tüm alan boyunca sabit 0.25 – 0.35 m/s'lik aşağı doğru hava akışı, tabanca mesafesini ve film kalınlığını baştan sona eşit tutar.

· Operatörlerin iç yüzeylere erişimi — tam yükseklikte kapı erişimi ve yan aydınlatma, operatörlerin tankın içinde güvenli bir şekilde çalışmasını sağlar.

3. Yapılandırılabilir Parametreler

Parametre	Yapılandırılabilir Aralık	Notlar
Kabin iç uzunluğu	12.000 – 20.000 mm	İş parçası + uç boşluğuna göre boyutlandırılmış
Kabin iç genişliği	6.000 – 8.000 mm	Yan erişim ve operatör hareketine izin verir
Kabin iç yüksekliği	6.000 – 8.000 mm	Tam tank yüksekliği artı kaldırma boşluğunu barındırır
İş parçası uzunluğu	12.000 mm'ye kadar	Talep üzerine daha uzun
İş parçası ağırlığı	50 T'ye kadar	Transfer sistemi iş parçası ağırlığının üzerinde derecelendirilmiştir
Hava Hızı	0.25 – 0.35 m/s (boşta)	Tüm kesit boyunca aşağı doğru hava akışı
Hava Hacmi	Alanına göre boyutlandırılmış	Tedarik ve egzoz, kabin kesitine göre dengelenmiştir
Aydınlatma	800 – 1.200 LUX	IP65 patlamaya dayanıklı LED armatürler
Isıtma — dizel	200 – 400 kW	Riello brülör, 304 paslanmaz ısı değiştirici
Isıtma — elektrikli	150 – 350 kW	304 paslanmaz elemanlar, kademeli kontrol
Fırınlama döngüsü	60 °C'ye 10 – 25 dakika	Kütleye ve ısıtma seçeneğine bağlı olarak
Malzeme taşıma	Zemin rayı / makaralı zincirli taşıyıcı, 20 – 60 T	Alternatif: üst vinç veya döner tabla
Filtreleme	4 aşama — G3 / F5 / boya tutucu / aktif karbon	Daha yüksek verimliliğe yükseltilebilir
Güç Kaynağı	380 V, 50 Hz veya 60 Hz	Talep üzerine diğer voltajlar
Patlama Koruması	Ex-proof motorlar, aydınlatma, kabin, boru ve bağlantı kutuları	Yağ bazlı kaplamalar için derecelendirilmiş

4. Standart Tedarik Kapsamı

Modül	Dahil
Kabin zarfı	Taş yünü sandviç paneller (duvar 70 mm / tavan 50 mm), her iki yüzü renkli çelik
Plenum odası	Kare boru çerçeve, filtre oluğu ve destek ağı
Kapılar	Elektrikli panjur (ana) + basınç tahliyeli kilitli ve izleme penceresi olan personel kapıları
Zemin çukuru	Izgaralı çukur, 30 × 4 mm düz çelik ızgara
Hava besleme ünitesi	Çift girişli santrifüj fanlar, kayış tahrikli, modüle edilebilir damper
Egzoz ünitesi	Çift girişli santrifüj fan, kayış tahrikli, regüle edilebilir damper
Kanallar	Düz bölümler artı 90° ve 45° dirsekler
Aydınlatma	IP65 patlamaya dayanıklı kutularda T8 LED tüpler, tavan ve yan sıralar
Filtreleme	4 aşama — ön filtre G3, ince filtre F5, cam elyafı boya tutucu, aktif karbon
Isıtma (isteğe bağlı)	Isı değiştiricili dizel brülör veya elektrikli eleman bankası
Püskürtme ekipmanı	60:1 airless pompa, paslanmaz boya tankı, yüksek basınçlı hortumlar, tabancalar
Malzeme taşıma	Platformlu makaralı zincirli transfer arabası, ray, VFD sürücü ve uzaktan kumanda
Elektrik kontrolü	Patlamaya dayanıklı kabin — püskürtme modu, fırınlama modu, zamanlama, aydınlatma, arıza alarmı, acil durdurma
Dokümantasyon	Bakım kılavuzu, elektrik şeması, uygunluk sertifikası, paketleme listesi

5. Seçenekler ve Yükseltmeler

· Isıtma kaynağı — dizel brülör veya elektrikli eleman bankası

· Transfer sistemi — makaralı zincirli taşıyıcı, zemin raylı araba, üst vinç arayüzü veya döner tabla

· Kapı konfigürasyonu — panjur, kayar veya geri çekilebilir ön

· Kontrol yükseltmesi — PLC + tarif depolama ve veri kaydı özellikli HMI

· Filtreleme yükseltmesi — daha yüksek verimli son aşama veya egzozda ısı geri kazanımı

· Voltaj / frekans — 380 V 50 Hz, 380 V 60 Hz veya diğer bölgesel standartlar

6. Referans Konfigürasyon

Bu ürün ailesinin yakın zamanda teslim edilen bir örneği, 9,8 m transformatör tankları için 15.000 × 6.500 × 6.500 mm iç alana, 40 T makaralı zincirli transfer arabasına, 60:1 airless püskürtme paketine ve dört aşamalı filtrelemeye sahip olarak üretilmiştir. Tam iç ve dış kaplama, 300 kW dizel ısıtmalı tek bir kabinde gerçekleştirilmiştir.

7. SSS

Soru	Cevap
Kabin hem iç hem de dış yüzeyleri kaplayabilir mi?	Evet. Tam yükseklikte kapı erişimi ve yan aydınlatma, operatörlerin tankın içinde çalışmasına olanak tanırken, dış yüzeyler aynı döngüde kaplanır.
Maksimum iş parçası ağırlığı nedir?	Standart tasarımlar 50 T'ye kadar kapsar, transfer sistemi iş parçasının üzerinde derecelendirilmiştir. Daha ağır görevler talep üzerine mühendislik ile yapılabilir.
60 Hz / 380 V için üretim yapıyor musunuz?	Evet. Kabinler, 380 V 60 Hz dahil olmak üzere bölgesel güç standartlarına göre üretilir; talep aşamasında saha tedarikinizi onaylayın.
Hangi patlama koruması dahildir?	Yağ bazlı kaplamalar için derecelendirilmiş patlamaya dayanıklı motorlar, aydınlatma muhafazaları, kontrol kabini, esnek boru ve bağlantı kutuları.
35 tonluk bir tank nasıl hareket ettirilir?	Yer montajlı makaralı zincirli transfer arabası, iş parçasını bir platform üzerinde taşır. Bu, üst vinç maliyetini ve baş üstü alanını ortadan kaldırır.
Isıtma daha sonra eklenebilir mi?	Evet. Dizel veya elektrikli ısıtma sipariş aşamasında belirtilebilir veya güç ve alan sağlanması koşuluyla sonradan takılabilir.
Kabin dışarıya kurulabilir mi?	Standart olarak iç mekan kurulumu yapılır. Hava koşullarına dayanıklı kaplama ve drenaj ile dış mekan düzenlemeleri mümkündür — talep aşamasında bildirin.
