OPT-Line ISO 7 ️ Temiz oda robotik kaplama hattı

OPT-Line ISO 7 — Robotlu Boyama Hattı

Otomotiv Optik Parçaları İçin  ·  Sert Kaplama + Buğu Önleyici + LED UV Kürleme  ·  ISO 7 Temiz Oda Muhafazası

TEMİZLİK

ISO 7
(ISO 14644-1)

KAPASİTE

60 → 300 adet / saat

MUHAFAZA

15 × 12 × 5 m
(yapılandırılabilir)

UYUMLULUK

CE · ATEX
talep üzerine

ISO Sınıfı

≥0,5 µm parçacık / m³

Eski adlandırma

Tipik uygulama

ISO 5

3.520

100 Sınıfı

Yarı iletkenler, aseptik dolum

ISO 6

35.200

1.000 Sınıfı

Hassas optikler, tıbbi cihazlar

ISO 7

352.000

10.000 Sınıfı

Farmasötik, tıbbi, hassas kaplama  ← bu hat

ISO 8

3.520.000

100.000 Sınıfı

Genel endüstriyel temiz alanlar

ISO 9

35.200.000

—

Sıradan klimalı oda

Neden 0,5 mikron önemlidir

İnsan saçı yaklaşık 50 mikron kalınlığındadır — ISO 7'nin kontrol ettiği parçacık boyutundan yüz kat daha büyüktür. Bu parçacıklar gözle görülemez, ancak ıslak optik bir kaplamada her biri kürlemeden sonra görünür parlak bir nokta haline gelir. Bu nedenle optik kaplama hatları, genel bir endüstriyel standarda değil, ISO 7'ye göre çalışır.

1 · HEPA terminal filtreleme

G4 ön filtre, sonraki aşamaları korur, F7/F9 torba filtreler ince partikülleri giderir ve tavandaki HEPA H13/H14 terminal filtreler, hava parçaya ulaşmadan önce kalan parçacıkların %99,95'ini veya daha fazlasını giderir.

2 · Yüksek hava değişim oranı

ISO 7 tipik olarak saatte 30 ila 60 hava değişimi gerektirir. Sürekli seyreltme, hat çalışırken parçacık sayısını düşük tutar — 40 ACH'de 900 m³'lük bir boyama ünitesi yaklaşık 36.000 m³/saat besleme havası gerektirir.

3 · Pozitif basınç

Temiz bölge, çevresindeki alandan daha yüksek bir basınçta tutulur, böylece bir kapı açıldığında hava dışarı akar. Kirli hava asla içeri sızamaz. Basınç PLC tarafından izlenir ve alarm verilir.

4 · İnsan ve malzeme kontrolü

Operatörler en büyük parçacık kaynağıdır — yürüyen bir insan dakikada on binlerce deri döküntüsü bırakır. Hava kilitleri (SAS), yapışkan paspaslar, temiz oda giysileri ve soyunma odaları (Vestiyerler) isteğe bağlı ekstralar değildir; sınıflandırmanın bir parçasıdır.

#

İstasyon

İşlev

1

Yükleme ve fikstürleme

Lensler zemin seviyesindeki raflara yüklenir; standart olarak raf başına 16 adet.

2

Ön işlem / toz giderme

Kaplamadan önce iyonize hava üfleme ile parçacıklar giderilir.

3

Robotik sert kaplama

Altı eksenli robot, UV ile kürlenebilen sert kaplamayı filtrelenmiş kabin içinde uygular.

4

Buharlaşma

Kürlemeden önce temiz, filtrelenmiş hava akışı altında kontrollü bekleme süresi.

5

LED UV kürleme

LED UV tüneli, düşük alt tabaka sıcaklığında sert kaplamayı saniyeler içinde kürler.

6

Buğu önleyici kaplama

1K buğu önleyici kaplamanın robotik veya manuel uygulaması.

7

Elektrikli kürleme fırını

Termal kürleme veya ön ısıtma için bölge sıcaklık kontrollü elektrikli fırın.

8

Soğutma

Filtrelenmiş soğutma bölümü, parçaları elleçleme sıcaklığına getirir.

9

Boşaltma ve inceleme

Parçalar muhafazadan boşaltma ve hat içi kalite kontrolü için çıkar.

Robotik püskürtme — altı eksenli robot, askılı lens raflarına kaplama uyguluyor.

Hat içi kürleme — LED UV tüneli ve ardından elektrikli kürleme fırını.

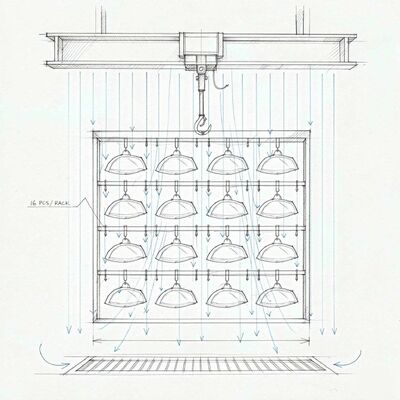

Üstten konveyör rafı — laminer temiz hava altında raf başına 16 lens.

Parametre

Özellikler

İş parçası

Otomotiv far / arka lamba lensleri, reflektörler, lamba kapakları

Alt tabaka

PC, PMMA — parça geometrisine göre tasarlanmış fikstürler

Raf yüklemesi

Raf başına 16 adet (değiştirilebilir)

Kapasite

Temel 60 adet/saat, 300 adet/saate kadar ölçeklenebilir

Temiz oda sınıfı

Kaplama bölgesinde ISO 7 (ISO 14644-1)

Temiz oda muhafazası

15.000 × 12.000 × 5.000 mm (U × G × Y) — yapılandırılabilir

Filtreleme

G4 ön filtre + F7/F9 torba filtre + HEPA H13/H14 terminal filtreleme

Hava değişimleri

30–60 ACH, anlaşılan sınıfa ve oda hacmine göre tasarlanır

Hava akış deseni

Dikey laminer aşağı akış, pozitif basınç, zemin seviyesi dönüş havası

Boyama robotu

1–2 × altı eksenli robot, 120–200 kg yük kapasitesi sınıfı, püskürtme paketi ve boya beslemesi

Konveyör

Üstten konveyör veya zemin raylı konveyör, VFD tahrikli

UV kürleme

LED UV tüneli, kaplama TDS ve hat hızına göre boyutlandırılır

Termal kürleme

Bölge kontrollü elektrikli fırın, ortam sıcaklığından 220 °C'ye kadar

Enerji tasarrufu

Akıllı VFD kontrol sistemi; EcoSmart çapraz akışlı plakalı ısı geri kazanımı

Kontrol

PLC + HMI, tarif yönetimi, basınç izleme, alarm kaydı

Güç kaynağı

380 V / 50 Hz / 3 faz (diğer yerel standartlar mevcuttur)

Uyumluluk

CE; talep üzerine ATEX uyumlu yapılandırma mevcuttur (Bölge 1 / Bölge 2)

Hava işleme ana ürünümüzdür

Bir sprey kabinine hizmet veren hava işleme ünitesi — filtreleme, laminer besleme, sıcaklık ve nem kontrolü, egzoz ve ısı geri kazanımı — bizim tarafımızdan üretilen standart ekipmandır, taşeron tarafından eklenmiş bir parça değildir. 900 m³'lük bir boyama ünitesi için bu bizim için iyi kanıtlanmış bir ölçek.

Kapsam konusunda dürüstlük

Gücümüz kaplama hattı ve ona hizmet veren hava sistemidir. Tesis genelinde merkezi bir HVAC sistemi farklı bir disiplindir ve biz de aşırı vaatte bulunmak yerine bunu söyleriz. Doğru tedarikçi olmadığımız yerlerde bunu açıkça söyleriz.

Kanıtlanmış ağır sanayi projeleri

Cidde, Jubail'de 50 tonluk, 9,8 m'lik transformatör tankları için tam kapalı sprey kabinleri; bir Avrupa çelik yapı üreticisi için 15 × 7 × 6 m'lik geri çekilebilir kabin; Rusya'da dört üniteli özel bir program.

Dahili enerji verimliliği

Akıllı VFD enerji tasarrufu kontrolü ve EcoSmart çapraz akışlı plakalı ısı geri kazanımı, taze hava yükünü azaltır — ki bu, %100 taze hava kaplama hattındaki en büyük işletme maliyetidir.
